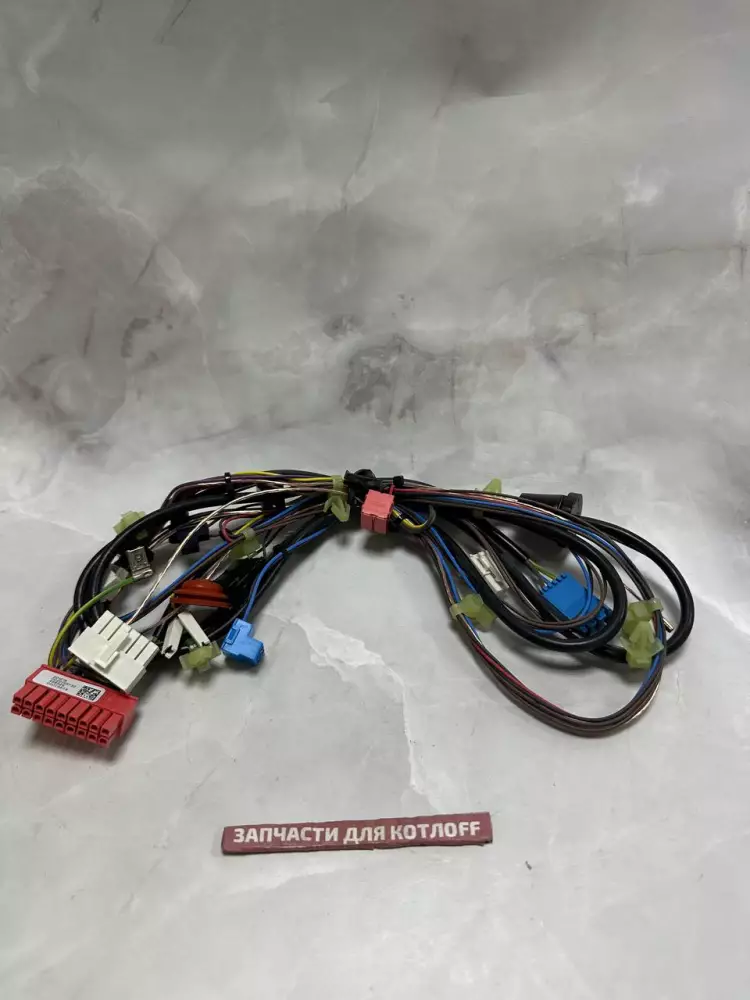

Жгут проводов Protherm 0020200650 для котлов Гепард, Пантера

6 700 Р

В корзину

Купить в 1 клик

Артикул:

0020200650

Бренд:

Protherm

Модель:

Подходит для: Gepard 23 MTV (версии H-RU), Panther 25 KTV (версии H-RU 2015 года).

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Словакия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Жгут проводов Protherm 0020200650 — это оригинальный сертифицированный элемент электрической системы и автоматики настенного газового котла. Данный кабельный шлейф отвечает за надежную коммутацию между силовой платой управления и вентилятором дымоудаления, обеспечивая стабильную передачу тока для запуска турбины в начале каждого цикла нагрева.

В процессе постоянной эксплуатации деталь подвергается естественным температурным нагрузкам внутри корпуса, воздействию вибраций и риску окисления контактов. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла (таких как процессорный модуль платы управления из-за короткого замыкания в некачественной проводке).

Возможные неисправности и симптомы

Ошибка F33: Вентилятор физически исправен, но плата не может его запустить или не видит ответный сигнал из-за обрыва токопроводящей жилы в жгуте.
Котел «молчит» при запросе на отопление: Полное отсутствие старта турбины при исправной плате из-за отсутствия контакта в соединительных фишках.
Хаотичный сброс в ошибку по тяге: Вентилятор отключается прямо во время работы котла из-за плохого контакта (дребезга контактов) в разъеме от вибрации.
Оплавление изоляции: Визуальные следы термического повреждения проводов, если шлейф коснулся горячих элементов камеры сгорания или первичного теплообменника.
Окисление клемм: Появление зеленоватого или темного налета на внутренних пинах разъемов, что критически увеличивает сопротивление цепи.

Полезно знать при замене

Взаимосвязь с другими узлами: Перед заменой жгута проводов обязательно проверьте мультиметром сопротивление обмотки самого вентилятора и убедитесь, что с реле платы управления выходит напряжение 220В.
Профилактика и защита: При проведении любого технического обслуживания котла следите, чтобы на разъемы кабеля не попадала влага, очищающая химия или конденсат.
Особенности монтажа: Шлейф оснащен быстроразъемными пластиковыми фишками с замками-защелками, что исключает ошибочное или обратное подключение проводов к узлам.

Рекомендация мастера

Правильная укладка в кабель-каналы: При замене старого жгута проводов 0020200650 крайне важно проложить новый кабель точно по заводской траектории, используя штатные пластиковые клипсы и фиксаторы. Категорически запрещается оставлять шлейф в свободном натяжении или допускать его соприкосновение с металлическими стенками камеры сгорания и трубками ГВС/отопления. Высокая температура быстро расплавит ПВХ-изоляцию, что приведет к короткому замыканию и мгновенному выгоранию дорогостоящей платы управления. После фиксации разъемов убедитесь, что замки на фишках защелкнулись до конца.
