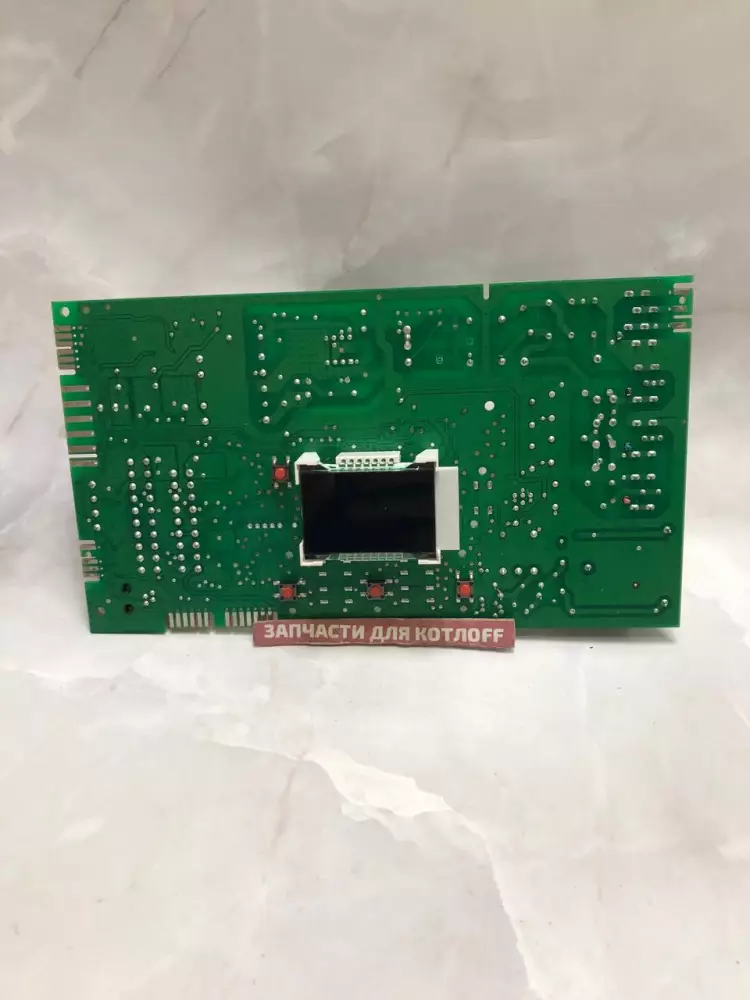

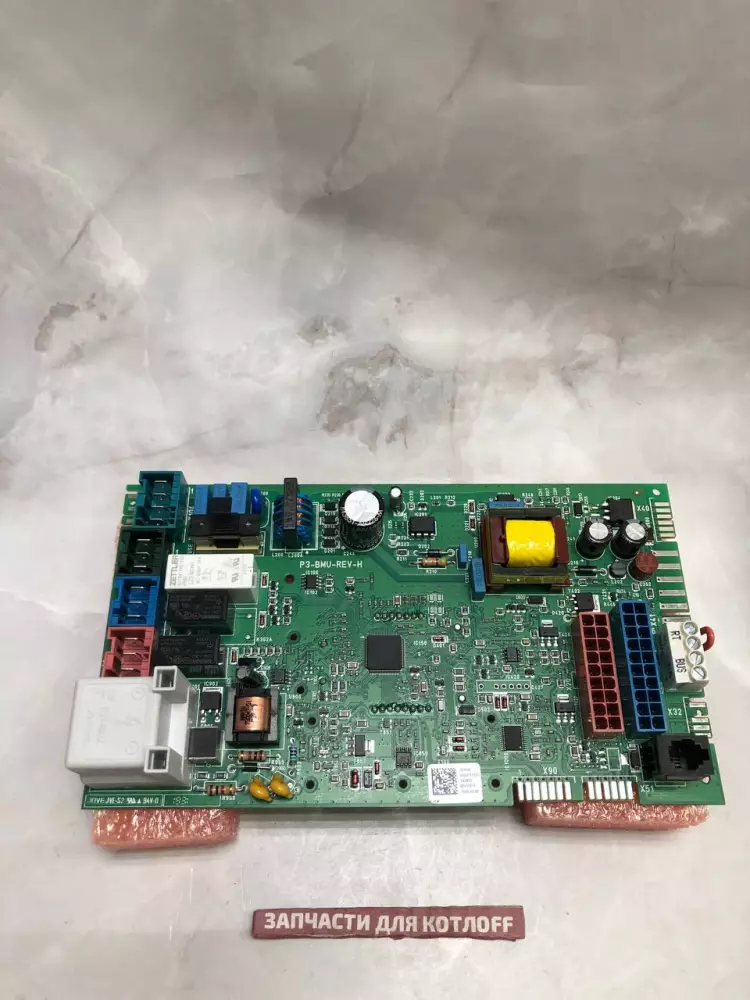

: Плата управления Protherm 0020200395 для котлов Гепард 12-23 MOV/MTV

Плата управления Protherm 0020200395 — это оригинальный сертифицированный элемент автоматики настенного газового котла. Данный узел отвечает за комплексное электронное регулирование, автоматизацию процессов и управление всеми исполнительными компонентами отопительного агрегата. Микропроцессорный модуль координирует работу циркуляционного насоса, вентилятора дымоудаления, газового клапана и сервопривода, непрерывно считывая показатели с датчиков температуры, давления и протока. На плате также интегрирован встроенный блок питания и газотопочный автомат защиты. Выводимая информация в режиме реального времени транслируется на дисплей, позволяя пользователю контролировать состояние системы, а сервисному инженеру — проводить глубокую диагностику по DIA-системе.

В процессе постоянной эксплуатации деталь подвергается естественным нагрузкам: тепловому излучению от внутренних узлов, постоянной работе электронных реле и риску воздействия остаточного статического напряжения. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла. Использование неоригинальных элементов или попытки кустарного ремонта плат для газового оборудования категорически запрещены, так как малейшая ошибка в цепи ионизации или защиты может привести к аварийной ситуации.

Возможные неисправности и симптомы

• Полное отсутствие индикации: Экран панели управления полностью гаснет, котёл не включается и никак не реагирует на подачу питания из сети.
• Ошибки по цепи пламени (F.28 / F.29): Газ загорается, но котел тут же тухнет и уходит в аварию, так как плата из-за неисправности чипа не распознает сигнал от датчика ионизации.
• Сбои в управлении периферией: Не подается напряжение на вентилятор или циркуляционный насос, при этом сами исполнительные механизмы полностью исправны.
• Хаотичные перезагрузки: Котёл циклически включается и выключается без вывода конкретных кодов ошибок из-за деградации конденсаторов блока питания платы.
• Термические повреждения: Визуальные следы прогара дорожек, вздутия элементов или специфический запах горелой пластмассы после резкого скачка напряжения.

Полезно знать при замене (Дополнительный блок)

• Взаимосвязь с другими узлами: При выгорании главной платы обязательно проверьте катушки газового клапана, обмотки насоса и сервопривод на предмет межвиткового замыкания, чтобы не сжечь новую деталь при первом же пуске.
• Профилактика и защита: Чтобы избежать повторной поломки чувствительной микропроцессорной электроники, подключайте котел строго через качественный инверторный стабилизатор напряжения и обязательно установите диэлектрическую изоляционную муфту на газ.
• Особенности монтажа: Перед началом работ полностью обесточьте котел. Монтаж платы в пластиковый реверсивный корпус панели требует предельной аккуратности: все шлейфы проводов и датчиков должны быть посажены в свои разъемы строго до упора, без перекосов и замятия пинов. После установки требуется базовая программная настройка параметров (ввод кода типа котла в сервисном меню)
