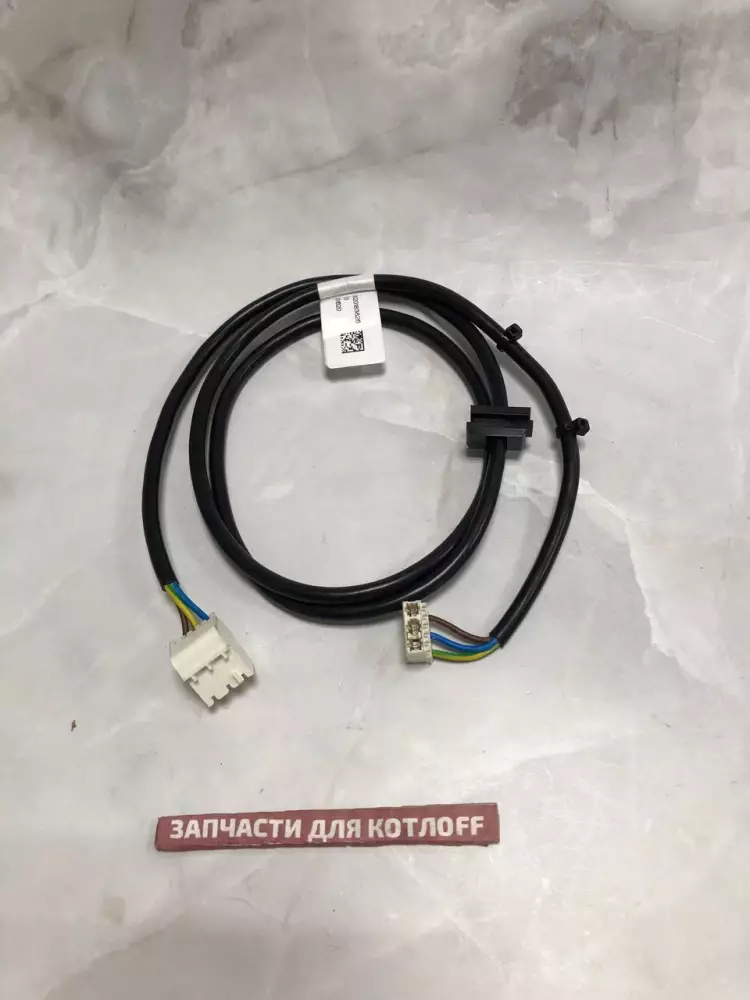

Жгут проводов Protherm 0020195537 для котлов Рысь Конденс

nbsp;

1 031 Р

В корзину

Купить в 1 клик

Артикул:

0020195537

Бренд:

Protherm

Модель:

Подходит для: Protherm 18/25 MKV-A Рысь Конденс, Protherm 25/30 MKV-A Рысь Конденс, Protherm 25 MKO-A Рысь Конденс, Protherm 30 MKO-A Рысь Конденс.

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Словакия

Распечатать

Сохранить в PDF

Жгут проводов Protherm 0020195537 — это оригинальный сертифицированный комплект внутренней соединительной проводки (кабельный шлейф) настенного газового конденсационного котла. Данный узел объединяет в единую сеть все ключевые компоненты оборудования, связывая плату управления с датчиками температуры, вентилятором, газовым клапаном и циркуляционным насосом. Каждый провод имеет строго рассчитанное сечение, снабжен термостойкой изоляцией и откалиброванными штекерами, которые исключают ошибку при подключении благодаря уникальной геометрии разъемов.

В процессе постоянной эксплуатации коса проводов подвергается воздействию локального тепла внутри корпуса котла, а также естественному старению полимерных материалов. Установка оригинального заводского жгута проводов гарантирует стабильную передачу импульсов без потерь сопротивления, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла из-за короткого замыкания или плохого контакта.

Возможные неисправности и симптомы

Периодическое пропадание индикации или датчиков: Котел хаотично уходит в ошибку по датчикам температуры (NTC) или давления, хотя сами датчики исправны (проблема «плавающего» контакта в колодке).
Ошибка связи с вентилятором или насосом: Сигнальные тонкие провода управления (PWM-шлейфы) повреждены, из-за чего плата не может управлять оборотами двигателя.
Оплавление изоляции кабеля: Происходит при неверной укладке жгута внутри корпуса, когда провода касаются горячих металлических стенок камеры сгорания.
Окисление контактов в разъемах: Попадание влаги или конденсата на штекеры вызывает коррозию клемм, блокируя прохождение слабых токов автоматики.
Механический обрыв жил: Случайный надлом провода в процессе неаккуратного проведения технического обслуживания или ремонта котла.

Полезно знать при замене

Взаимосвязь с другими узлами: Неисправность проводки часто маскируется под выход из строя датчиков или даже самой платы управления. Перед заменой жгута важно провести «прозвонку» мультиметром подозрительных линий на предмет обрыва или короткого замыкания на корпус.
Профилактика и защита: Чтобы продлить срок службы кабельного хозяйства, не допускайте попадания воды на разъемы при чистке гидравлики. Следите, чтобы все пластиковые клипсы и фиксаторы удерживали жгут на безопасном расстоянии от подвижных и нагревающихся элементов.
Особенности монтажа: Перед началом работ полностью обесточьте котёл. Замену косы рекомендуется производить последовательно: отсоединяйте старый разъем от узла и сразу же вставляйте на его место штекер от нового жгута, чтобы не запутаться в сложной схеме подключений периферии.

Рекомендация мастера

Контроль фиксации разъемов и заземления: Провода конденсационных котлов передают высокочастотные сигналы модуляции. При монтаже нового жгута 0020195537 убедитесь, что все клеммы защелкнулись до упора, а заземляющие проводники надежно прикручены к металлическим шасси котла. Плохой контакт заземления в жгуте гарантированно приведет к тому, что плата управления перестанет распознавать ток ионизации, и котел заблокируется с ошибкой розжига F.28.
