Реле давления воздуха Protherm 0020027605 для котлов Пантера / Тигр

nbsp;

14 571 Р

В корзину

Купить в 1 клик

Артикул:

0020027605

Бренд:

Protherm

Модель:

Подходит для: Настенных турбированных газовых котлов с закрытой камерой сгорания Protherm Пантера 24 KTV (версии 15, 17), 12 KTO (версия 19), Тигр 24 KTV (версии 12, 17), Леопард 24 BTV (версии 15, 17).

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Словакия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

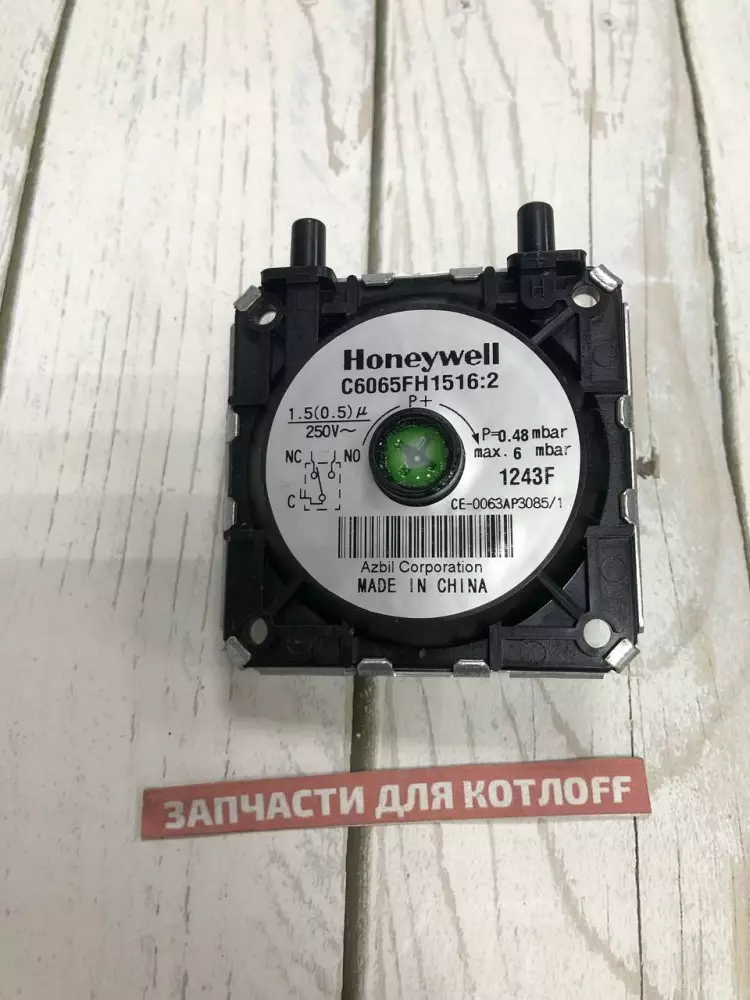

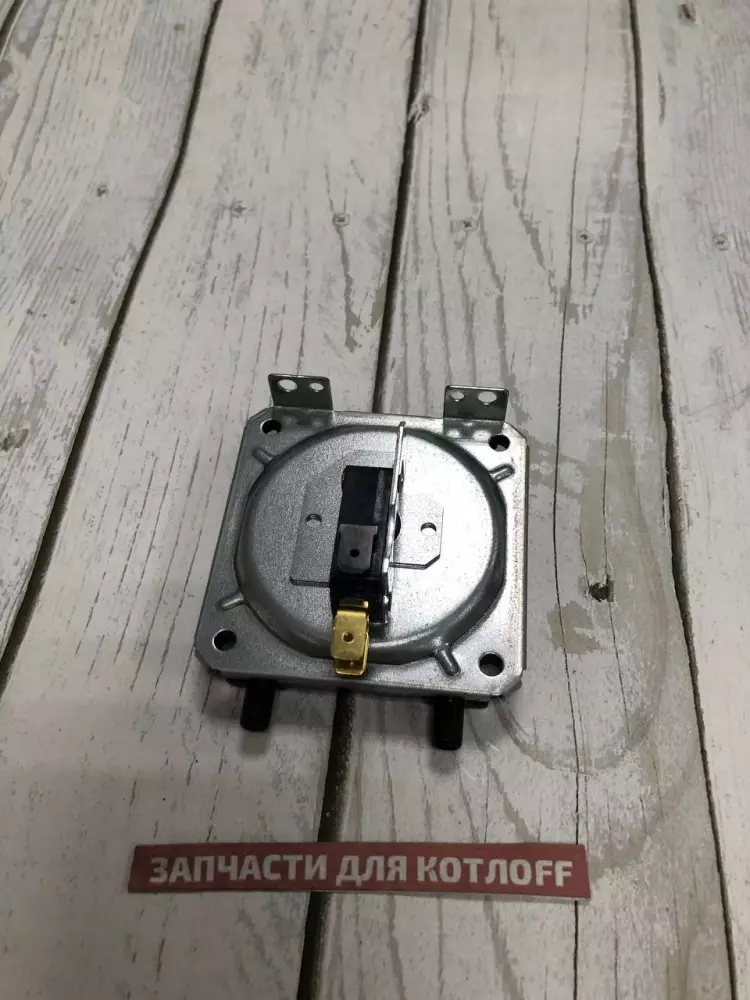

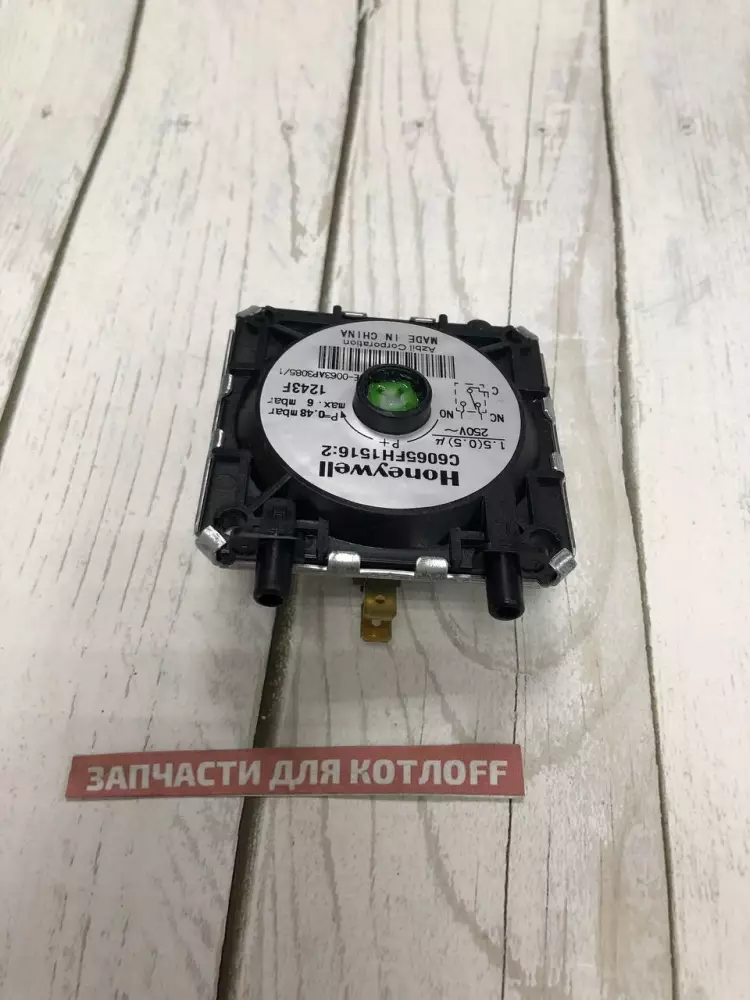

Реле давления воздуха (прессостат) Protherm 0020027605 — это оригинальный сертифицированный элемент системы безопасности настенного газового котла. Устройство представляет собой герметичный плоский корпус, разделенный изнутри чувствительной силиконовой мембраной, которая механически связана с микропереключателем. Прессостат соединен силиконовыми трубками с трубкой Вентури на вентиляторе. При запуске турбины возникает разница давлений, мембрана прогибается и замыкает контакты цепи, сообщая плате управления о безопасном и полном отводе дымовых газов.

Так как данный датчик непрерывно работает в условиях прохождения воздушных масс и сопряжен с дымоходным трактом, он подвержен воздействию конденсата и пыли. Установка оригинального маностата Honeywell с точной заводской калибровкой в 0,48 mbar гарантирует своевременное срабатывание защиты, исключает запуск котла при заблокированном дымоходе и обеспечивает абсолютную безопасность эксплуатации.

Возможные неисправности и симптомы

Код ошибки F.33 (или F3): Блокировка котла из-за того, что контакты прессостата не замыкаются после включения вентилятора (нет подтверждения тяги).
Турбина работает, но розжига нет: Вентилятор непрерывно вращается на максимальных оборотах, но искра на горелке не появляется, так как плата ждет сигнала от реле тяги.
Залипание контактов реле: Обратная ситуация, когда контакты застревают в замкнутом положении. Плата фиксирует сигнал до включения вентилятора, воспринимает это как сбой и выдает ошибку.
Попадание конденсата в корпус: Скопление капель влаги на внутренней мембране из-за температурных перепадов, что блокирует ее свободный ход. [1]
Механический износ микропереключателя: Ослабление или подгорание внутренних контактов Honeywell после многолетней циклической работы.

Полезно знать при замене

Взаимосвязь с другими узлами: Если замена прессостата не решила проблему с тягой, обязательно обследуйте пластиковую трубку Вентури на вентиляторе (она часто оплавляется) и проверьте силиконовые импульсные трубки на наличие трещин или засоров.
Профилактика и защита: Регулярно проверяйте чистоту коаксиального дымохода на улице (отсутствие наледи, птичьих гнезд или листвы). Любое сужение дымоходного канала снижает разрежение, и прессостат заблокирует систему.
Особенности монтажа: Монтаж осуществляется в верхней части котла возле вентилятора при выключенном электропитании. Важно строго соблюдать схему подключения проводов к контактам (COM-NO-NC) и не перепутать местами импульсные шланги «+» и «-».

Рекомендация мастера

Установка конденсатосборника: Модификация прессостата 0020027605 Honeywell оснащается специальной встроенной Y-образной трубкой (петлей) для защиты от влаги. При монтаже датчика и прокладке силиконовых шлангов убедитесь, что эта петля направлена строго вниз. Она выполняет роль простейшего конденсатосборника. Если пустить трубки напрямую с перекосом, капли зимнего конденсата из дымохода потекут внутрь прессостата, намочат мембрану и мгновенно выведут новую дорогостоящую деталь из строя.
