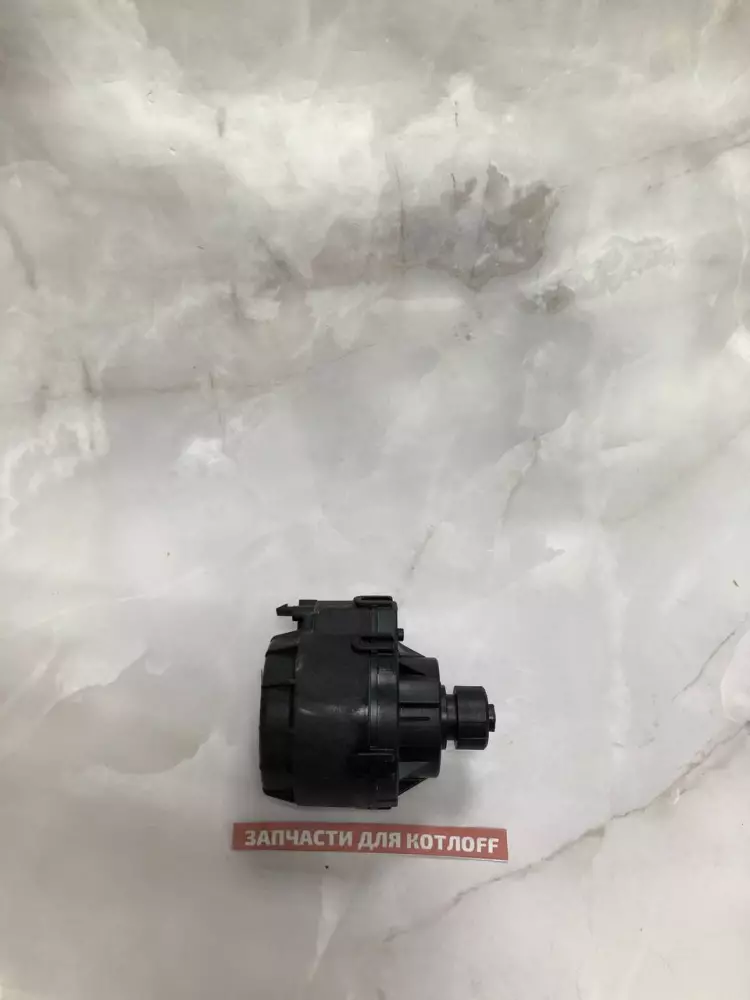

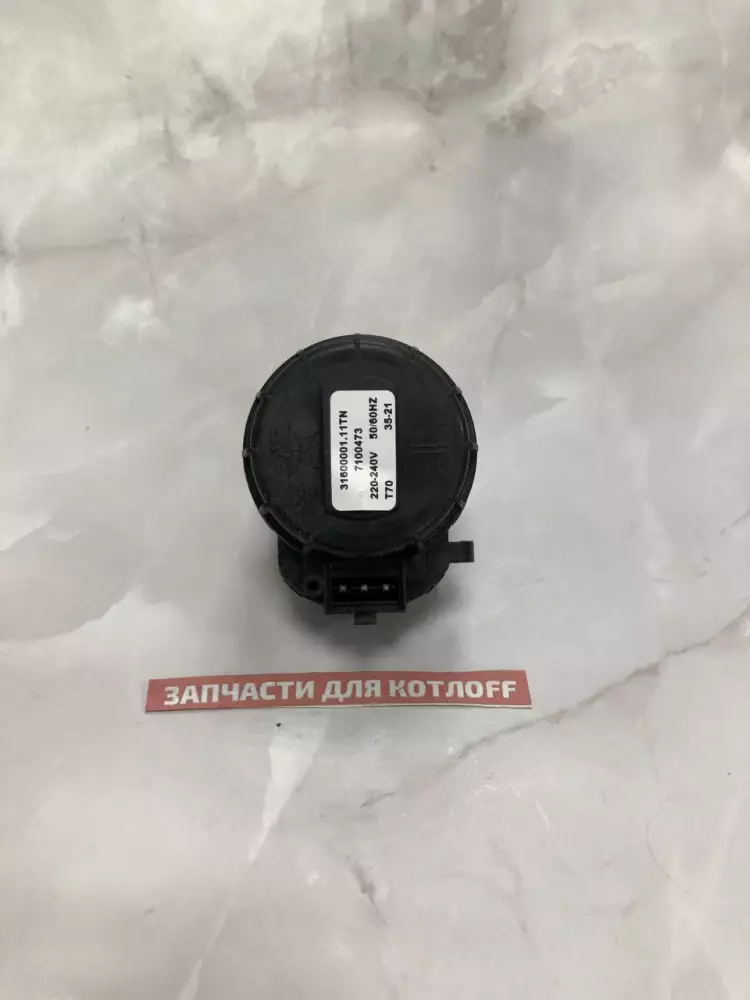

Каталог товаров / Запчасти / Для настенных газовых котлов / Мотор трехходового клапана BAXI LUNA-3 / NUVOLA-3

Электронная плата управления Baxi 710047300 для котлов LUNA-3.

nbsp;

10 000 Р

В корзину

Купить в 1 клик

Артикул:

710047300

Бренд:

Baxi

Модель:

Подходит для: Настенных котлов со стационарным дисплеем на передней панели — LUNA-3 (240 i / 240 Fi / 280 Fi / 310 Fi), NUVOLA-3 (240 Fi / 280 Fi).

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Италия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Электронная плата управления Baxi 710047300 — это оригинальный сертифицированный элемент системы автоматики настенного газового котла третьего поколения. Данный микропроцессорный блок («мозг» системы) поставляется со встроенным жидкокристаллическим дисплеем прямо на текстолите. Плата полностью координирует работу газовой арматуры, циркуляционного насоса, вентилятора дымоудаления и трехходового клапана, непрерывно обрабатывая сигналы с датчиков безопасности и температуры.

В процессе постоянной эксплуатации деталь подвергается естественным термическим нагрузкам и перепадам напряжения в сети. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.

Возможные неисправности и симптомы

Ошибка E01: Котел блокируется после искры (плата не распознает ток ионизации и «не видит» пламя на горелке).
Ошибка E03: Ложное срабатывание реле тяги (прессостата) при полностью чистом дымоходе и исправном вентиляторе.
Ошибка E98 / E99: Критический внутренний сбой программного обеспечения платы или выход из строя процессора.
Нечитаемый дисплей: Экран хаотично мигает, блекнет или на нем полностью пропадают цифровые символы параметров.
Котел не включается: Полное отсутствие индикации на панели управления при исправных внешних предохранителях.

Полезно знать при замене

Взаимосвязь с другими узлами: Перед подключением новой платы к разъемам обязательно замерьте мультиметром сопротивление катушек газового клапана и обмоток вентилятора. Короткое замыкание в этих элементах способно моментально сжечь дорожки новой детали.
Профилактика и защита: Автоматика Honeywell крайне чувствительна к потенциалу между «нулем» и «землей». Для долговечной работы котла обязательно используйте качественное заземление и инверторный стабилизатор напряжения.
Особенности монтажа: Демонтаж старого блока производится строго при отключенном электропитании. Перед отключением жгутов проводов сфотографируйте их взаимное расположение во избежание ошибок при сборке.

Рекомендация мастера

Не путать с серией Comfort: Данный артикул 710047300 является официальным кросс-кодом и поставляется взамен старого артикула 5686660. Обратите внимание, что эта плата со встроенным дисплеем предназначена только для классических моделей LUNA-3 (где экран жестко зафиксирован на корпусе котла). Если у вас установлена модификация LUNA-3 Comfort со съемной беспроводной/проводной выносной панелью-термостатом, вам нужна совершенно другая плата (без экрана, арт. 5687020 / 710531500). Всегда сверяйте первые 9 знаков серийного номера котла перед покупкой!
