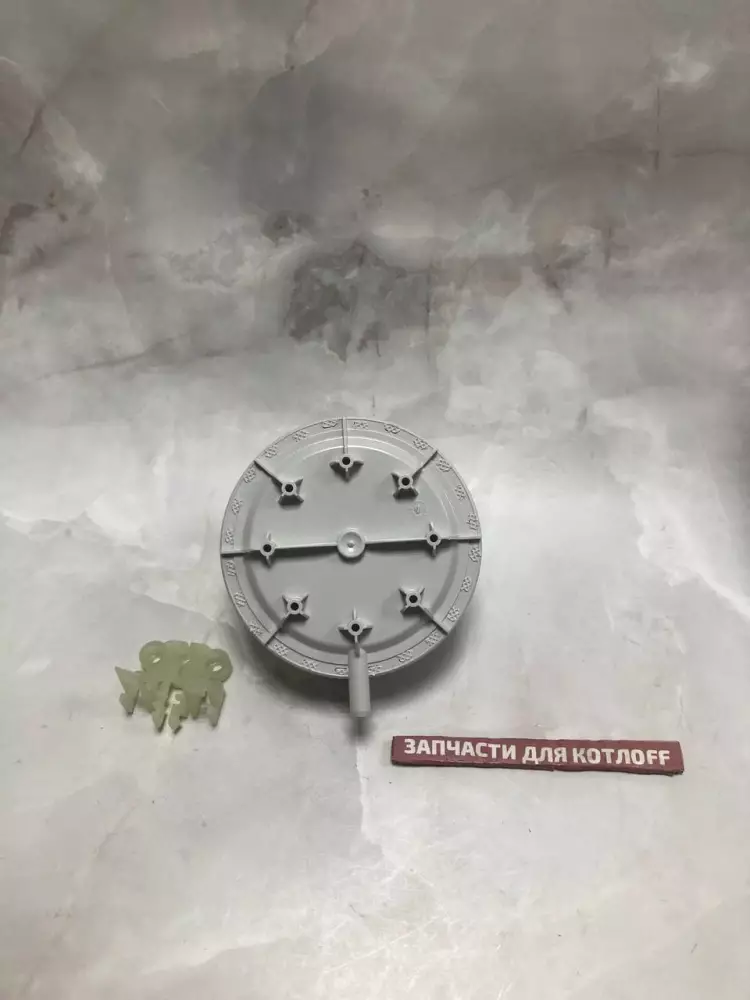

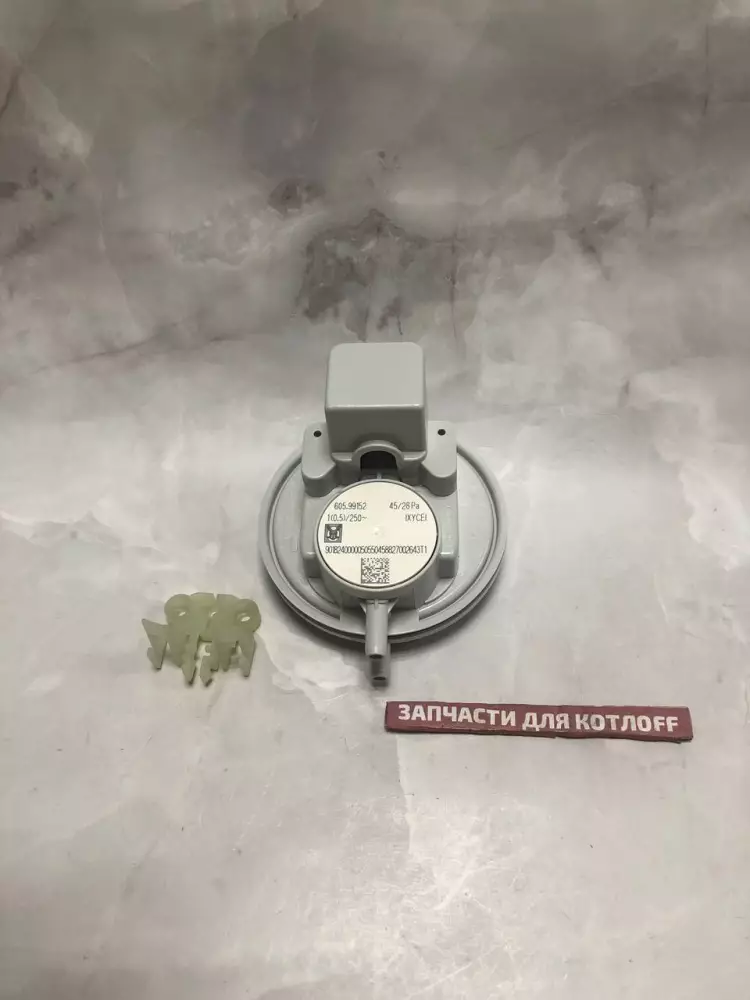

Маностат Protherm 0020240108 для котлов Медведь, Пантера

nbsp;

7 500 Р

В корзину

Купить в 1 клик

Артикул:

0020240108

Бренд:

Protherm

Модель:

Подходит для: Турбонадставок Protherm Полутурбо PT 20, PT 30, PT 40, PT 50 (для котлов Медведь KLZ / KLOM v17), настенных котлов Пантера 12 KTO (v15/17/18/19), Пантера 28 KTV 17, Тигр 12 KTZR 17

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Словакия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Маностат (реле давления воздуха) Protherm 0020240108 — это оригинальный сертифицированный элемент системы дымоудаления и безопасности газового котла. Данный узел отвечает за непрерывный контроль работы вентилятора (турбины) или турбонадставки. Путем замера дифференциального давления маностат фиксирует наличие стабильного потока воздуха и безопасный вывод дымовых газов. Прибор разрешает розжиг горелки только при подтверждении нормативной тяги в дымоходе.

В процессе постоянной эксплуатации деталь подвергается естественным нагрузкам. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.

Возможные неисправности и симптомы

Ошибка F33 (или F23): Аварийная блокировка котла по причине отсутствия сигнала от выключателя давления воздуха (контакты не замыкаются после старта вентилятора).
Блокировка розжига при работающем вентиляторе: Турбина запускается на полную мощность, но искра не появляется и газовый клапан не открывается.
Постоянная работа вентилятора без розжига: Котел циклически пытается запустить систему дымоудаления, не переходя к фазе горения из-за залипания контактов реле.
Ложные отключения при сильном ветре: Отключение горелки в процессе работы из-за снижения чувствительности внутренней мембраны маностата.
Физическое засорение конденсатом: Нарушение работы датчика вследствие попадания капель влаги в импульсные трубки или штуцеры.

Полезно знать при замене

Взаимосвязь с другими узлами: Проблема с тягой может быть вызвана не только маностатом, но и засорением трубки Вентури, износом подшипников вентилятора, а также обмерзанием оголовка коаксиального дымохода на улице.
Профилактика и защита: При замене реле обязательно проверьте чистоту силиконовых импульсных трубок. Наличие в них капель воды (конденсата) приводит к некорректной передаче давления на диафрагму.
Особенности монтажа: Перед началом установки полностью обесточьте котел. При подключении импульсных трубок строго соблюдайте их соответствие штуцерам "+" (положительное давление/напор) и "-" (разряжение) согласно заводской схеме.

Рекомендация мастера

Устранение конденсата и проверка контактов: Маностат 0020240108 — чувствительный электронно-механический прибор. При его монтаже убедитесь, что импульсные трубки проложены без провисаний, в которых может скапливаться влага. Рекомендуется устанавливать специальный конденсатосборник на сигнальную линию. Подключайте электрические клеммы (микропереключатель) плотно, обеспечивая надежный контакт без люфта, чтобы плата управления мгновенно считывала замыкание цепи.
