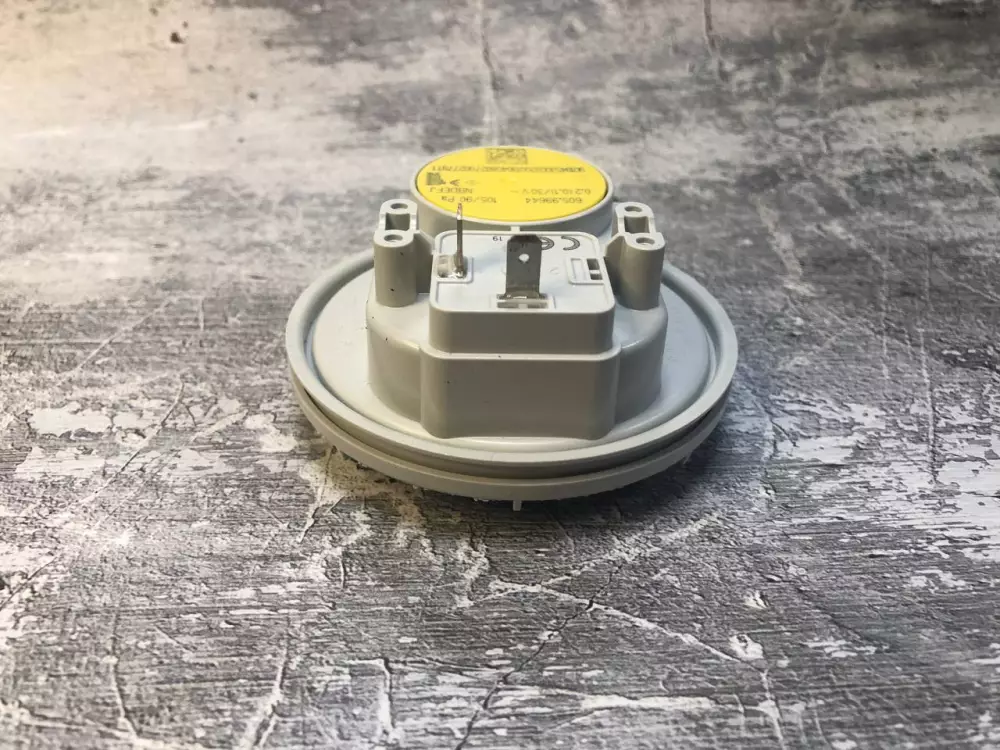

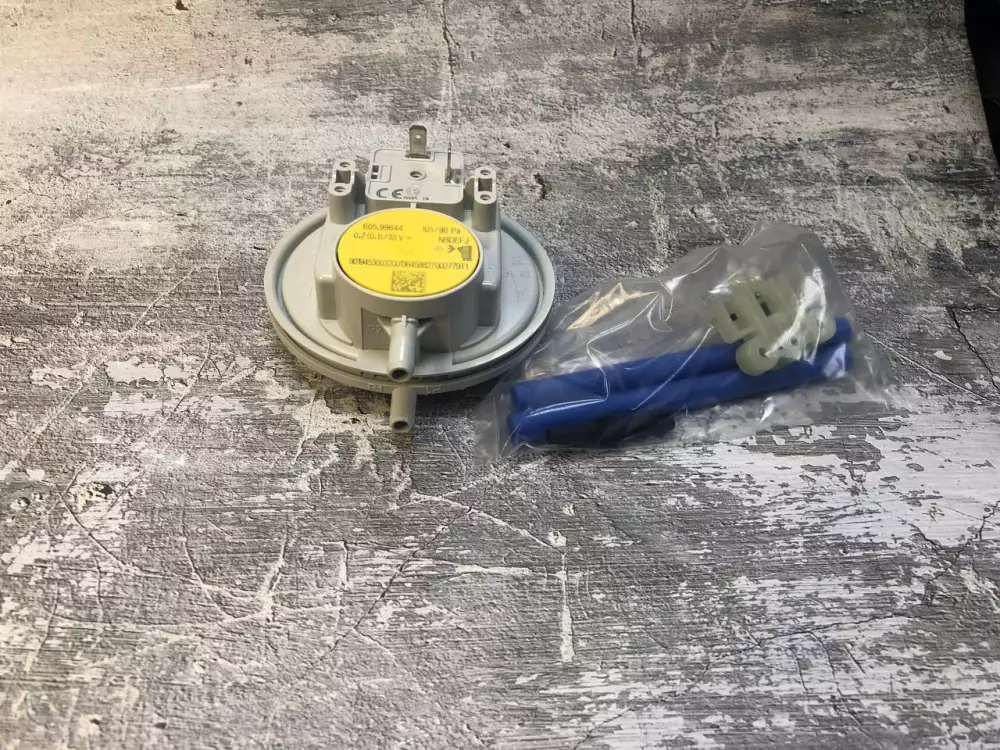

Реле давления воздуха (маностат) Protherm 0020210136 для котлов Пантера, Гепард

nbsp;

4 900 Р

В корзину

Купить в 1 клик

Артикул:

0020210136

Бренд:

Protherm

Модель:

Подходит для: Panther 12 KTO 20 (H-RU), Panther 25 KTO 20 (H-RU), Panther 25 KTV 20 (H-RU), Panther 30 KTV 20 (H-RU), Gepard 12 MTV, Gepard 23 MTV.

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Словакия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Реле давления воздуха (маностат) Protherm 0020210136 — это оригинальный сертифицированный элемент системы дымоудаления и автоматической безопасности настенного газового котла. Данный чувствительный датчик от ведущего европейского производителя Huba Control отвечает за непрерывный контроль тяги в дымоходе. Модуль измеряет разность динамического давления воздуха, создаваемого вентилятором, и замыкает свои контакты только при безопасной эвакуации продуктов сгорания.

В процессе постоянной эксплуатации деталь подвергается естественным циклическим нагрузкам, воздействию микрочастиц пыли и конденсата. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает максимальную безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла (таких как электронная плата управления).

Возможные неисправности и симптомы

Ошибка F33: Постоянная блокировка котла по тяге — плата управления фиксирует, что контакты прессостата не замкнулись после старта вентилятора.
Турбина работает, розжига нет: Вентилятор вращается на максимальных оборотах, но искра не подается, так как автоматика не получает сигнал о наличии безопасного разряжения.
Хаотичное выключение горелки: Котёл тактует или гаснет посреди рабочего цикла из-за потери контакта (дребезга реле) внутри микропереключателя маностата.
Залипание контактов: Котел уходит в аварию до запуска вентилятора, поскольку плата видит замкнутое состояние реле в режиме ожидания.
Забивание штуцеров влагой: Скопление капель конденсата внутри пластиковых носиков датчика, блокирующее движение внутренней мембраны.

Полезно знать при замене

Взаимосвязь с другими узлами: Ошибка по тяге не всегда означает поломку прессостата. Перед заменой обязательно проверьте целостность пластиковой трубки Вентури (Пито), отсутствие трещин или влаги на силиконовых импульсных трубках и отсутствие обледенения уличного оголовка коаксиального дымохода.
Профилактика и защита: Чтобы избежать скопления конденсата, повреждающего мембрану, устанавливайте на импульсные линии специальные пластиковые конденсатосборники (стаканчики).
Особенности монтажа: Маностат фиксируется в верхней части корпуса котла рядом с улиткой турбины. Перед подключением запомните или сфотографируйте схему подсоединения трех электрических клемм (COM, NO, NC) и расположение шлейфов давления.

Рекомендация мастера

Маркировка трубок «+» и «-»: На корпусе маностата Huba Control 105/90 Pa есть два пластиковых штуцера, обозначенные как P1 (высокое/положительное давление) и P2 (низкое/отрицательное давление). При замене детали крайне важно подключить силиконовые шлейфы от трубки Вентури строго в исходном порядке. Если перепутать местами импульсные линии давления, мембрана датчика будет изгибаться в обратную сторону, контакты не замкнутся, и плата мгновенно заблокирует котел с выводом ошибки F33. Сами трубки перед фиксацией на штуцерах обязательно продуйте и просушите от микрокапель воды.
