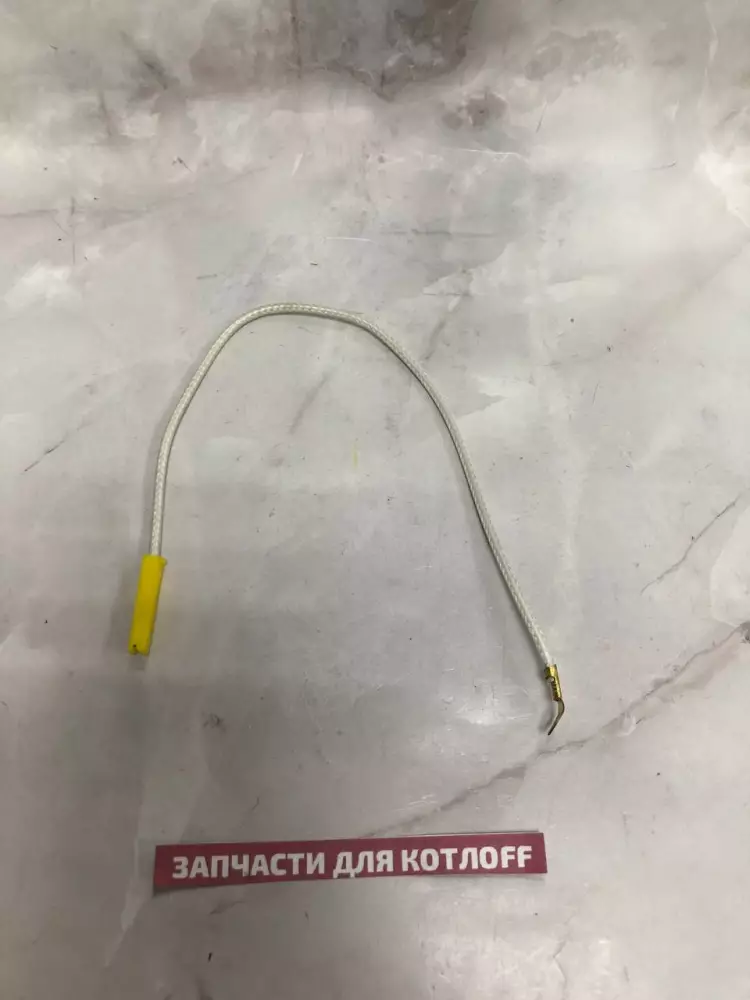

Кабель электрода розжига Protherm 0020118743

500 Р

В корзину

Купить в 1 клик

Артикул:

0020118743

Бренд:

Protherm

Модель:

Подходит для: Protherm Рысь (Lynx) HK 11, HK 24, HK 28 (модификации N-RU); Protherm Ягуар (Jaguar) 11 JTV, 24 JTV (модификации H-RU).

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Словакия

Распечатать

Сохранить в PDF

Кабель электрода розжига Protherm 0020118743 — это оригинальный сертифицированный компонент системы запуска настенного газового котла. Провод имеет специальную усиленную силиконовую изоляцию с высоким диэлектрическим сопротивлением, что предотвращает пробой искры на металлический корпус котла. Кабель обеспечивает бесперебойную доставку тока высокого напряжения, гарантируя мгновенное и безопасное воспламенение газовоздушной смеси на горелке при старте оборудования.

В процессе эксплуатации провод находится в зоне повышенных температур возле камеры сгорания. Со временем изоляция может затвердеть и растрескаться. Установка оригинального кабеля исключает утечку высоковольтного потенциала, защищает чувствительную плату управления от обратных микротоков и обеспечивает стабильный запуск котла в любых режимах.

Возможные неисправности и симптомы

Код ошибки F01 или F28 (сбой розжига): Котёл пытается запуститься, слышны щелчки трансформатора, но искра на горелке отсутствует или слишком слабая из-за скрытого пробоя провода.
Визуальные щелчки искры под корпусом: Ток «шьет» сквозь поврежденный или треснувший силикон кабеля на металлические детали рамы котла (мимо электрода розжига).
Жёсткий запуск котла с громким хлопком: Из-за частичной потери напряжения на проводе искра появляется с задержкой, когда камера сгорания уже заполнена газом.
Нарушение эластичности (задубение): Силиконовая оболочка пересыхает, становится хрупкой от старости и ломается при малейшем изгибе во время чистки горелки.
Оплавление наружного слоя проводки: Происходит при нарушении заводской геометрии укладки шлейфа и его случайном соприкосновении с раскаленными стенками камеры горения.

Полезно знать при замене

Взаимосвязь с другими узлами: Кабель 0020118743 соединяет электронную плату управления (блок розжига) напрямую с керамическим электродом поджига. Если замена кабеля не решила проблему, причину нужно искать в критическом нагаре самого электрода или в выгорании реле (трансформатора) на плате. [1, 2]
Профилактика и защита: При ежегодном техническом обслуживании проверяйте трассу укладки высоковольтного провода. Он не должен быть сильно натянут, перекручен или зажат металлическими элементами облицовки котла.
Особенности монтажа: Для проведения работ котел обязательно отключается от электросети. Провод оснащен удобными концевыми клеммами (штекерами), которые обеспечивают плотную посадку без использования пайки.

Рекомендация мастера

Идеальная чистота контактов и правильный зазор: При замене провода 0020118743 обязательно зачистите металлический наконечник (клемму) самого электрода от окислов и следов копоти. Мелкие загрязнения в месте стыка создают высокое переходное сопротивление, из-за чего искра начнет искать более легкий путь и пробьет изоляцию нового кабеля. После подключения провода убедитесь, что он уложен в заводские пластиковые направляющие и физически удален от низковольтных сигнальных шлейфов датчиков NTC, чтобы исключить наводки и ложные ошибки электроники.
