Каталог товаров / Запчасти / Для настенных газовых котлов / Плата управления Protherm Пантера v 10/11

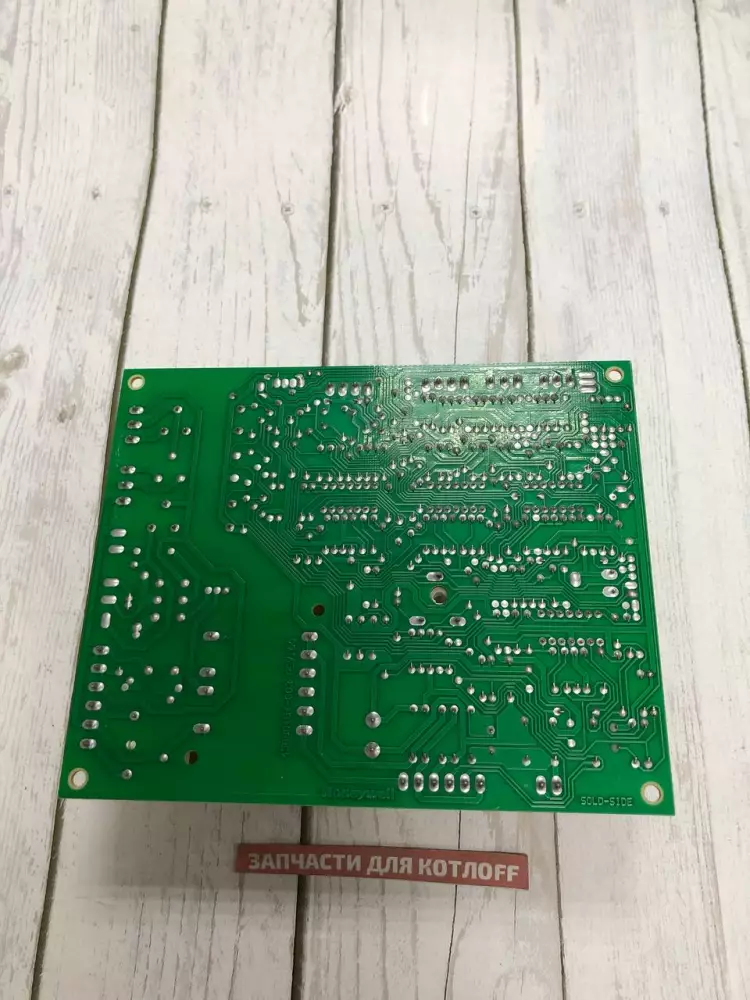

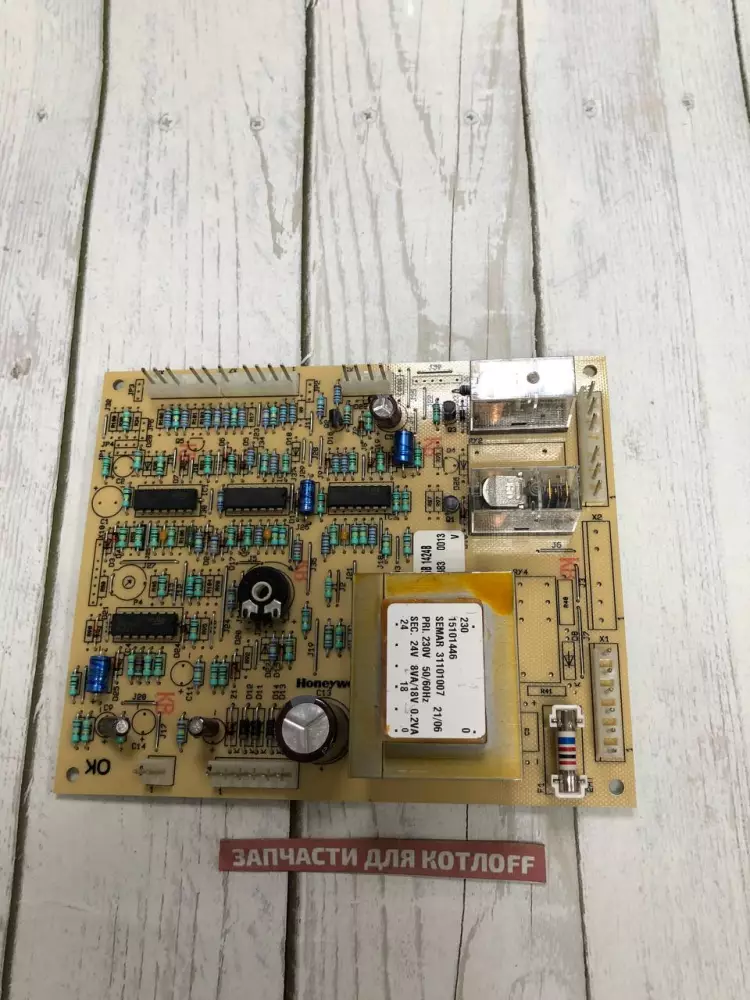

Плата управления Protherm 0020025224 для котлов Пантера v.10 / v.11

nbsp;

37 002 Р

В корзину

Купить в 1 клик

Артикул:

0020025224

Бренд:

Protherm

Модель:

Подходит для: Настенных двухконтурных газовых котлов Protherm Пантера десятой и одиннадцатой версий: 24 KTV 10, 24 KOV 10, 24 KTV 11, 24 KOV 11.

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Словакия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Плата управления Protherm 0020025224 — это оригинальный сертифицированный элемент электронной системы и автоматики настенного газового котла. Данный блок является главным вычислительным центром котла, который синхронизирует работу циркуляционного насоса, сервопривода трехходового клапана, вентилятора дымоудаления и газовой арматуры Honeywell.

В процессе постоянной эксплуатации электронная плата испытывает непрерывные тепловые нагрузки и подвергается рискам из-за возможных сетевых помех или критических перепадов напряжения. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.

Возможные неисправности и симптомы

Полное отсутствие индикации: Дисплей котла не светится, прибор никак не реагирует на нажатие кнопок при подтвержденном наличии напряжения в розетке.
Ошибка связи «Con»: Нарушение обмена данными между силовой платой управления и интерфейсной платой дисплея.
Ошибка розжига F.28 / F.29: Искра на электродах генерируется, пламя физически загорается, но плата не фиксирует ток ионизации и отсекает подачу газа.
Постоянная работа вентилятора или насоса: Силовые реле на плате залипли, из-за чего турбина или циркуляционный насос не отключаются даже после затухания горелки.
Циклическая перезагрузка: Котел хаотично выключается и включается заново в момент пуска турбины или розжига пламени.

Полезно знать при замене

Взаимосвязь с другими узлами: Перед установкой новой платы необходимо в обязательном порядке замерить сопротивление катушек газового клапана, вентилятора и обмоток насоса. Если старая плата сгорела из-за короткого замыкания в одном из этих узлов, новая деталь выйдет из строя сразу при включении.
Профилактика и защита: Современная котельная электроника чувствительна к качеству электропитания. Для долгой службы платы настоятельно рекомендуется подключать котел через стабилизатор напряжения и использовать диэлектрическую изолирующую вставку на газопроводе.
Особенности монтажа: Замена осуществляется в пластиковом откидном коробе строго на обесточенном оборудовании. При перекидывании разъемов важно не перепутать шлейфы и обеспечить надежное заземление корпуса.

Рекомендация мастера

Проверка совместимости по версии: Котлы линейки «Пантера» выпускались во множестве модификаций (v.10, v.11, v.18, v.19, v.20). Внешне корпуса приборов могут быть идентичны, но электронные компоненты у них принципиально разные. Чтобы исключить ошибку, перед покупкой платы 0020025224 сверьте точное название модели на шильдике вашего котла или проконсультируйтесь с нашим инженером по серийному номеру.
