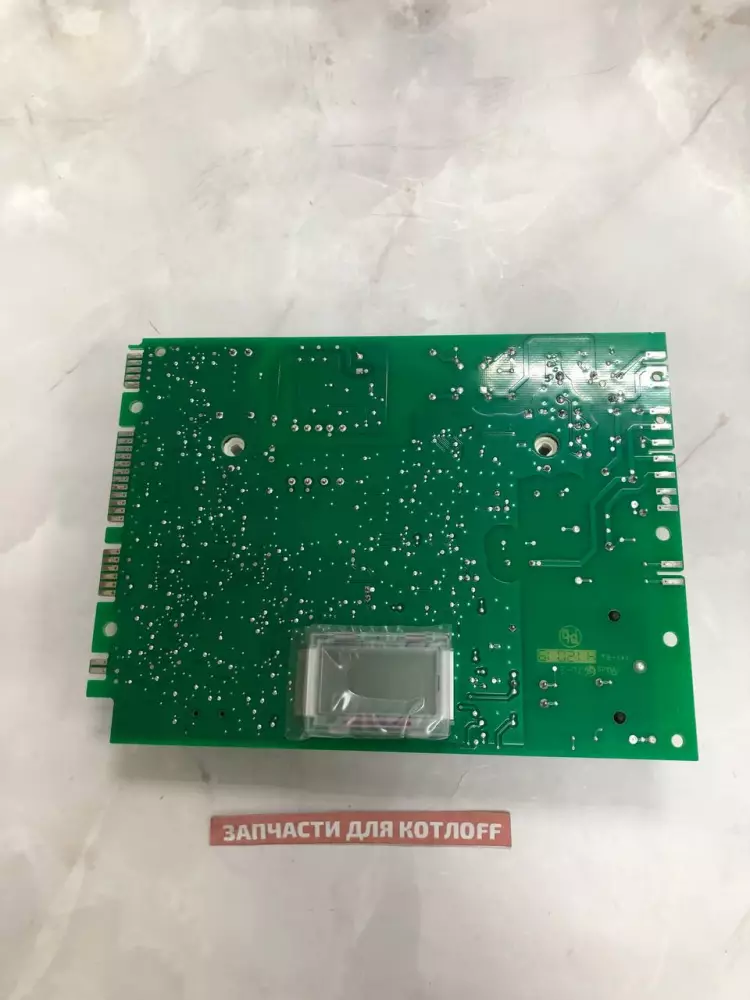

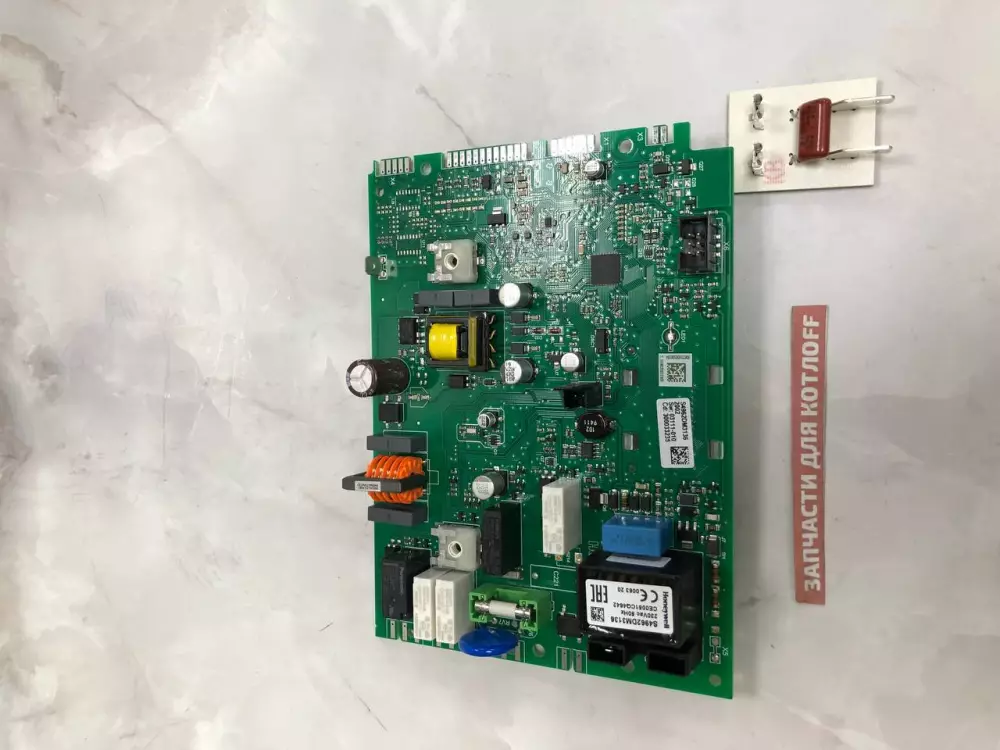

Электронная плата Baxi 200025364 для котлов ECO Classic

nbsp;

24 500 Р

В корзину

Купить в 1 клик

Артикул:

200025364

Бренд:

BAXI

Модель:

Подходит для: Baxi ECO Classic 10F, ECO Classic 14F, ECO Classic 18F, ECO Classic 24F

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Турция

Распечатать

Сохранить в PDF

Электронная плата управления Baxi 200025364 (модель DM3136) — это оригинальный сертифицированный управляющий модуль настенного газового котла. Блок автоматики собирает и мгновенно обрабатывает информацию от всех датчиков температуры, тяги и давления, регулирует скорость вентилятора, управляет циркуляционным насосом и координирует модуляцию газового клапана, обеспечивая максимальный КПД оборудования.

В процессе непрерывной эксплуатации электроника подвергается постоянным токовым нагрузкам. Установка оригинального сертифицированного узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает абсолютную безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.

Возможные неисправности и симптомы

Код ошибки E01: Сбой зажигания (плата не подает высоковольтный импульс на электрод розжига или «не видит» ответный сигнал пламени).
Код ошибки E98 / E04: Критический внутренний сбой процессора платы управления или повреждение памяти конфигурации.
Полное отсутствие индикации: Экран котла остается темным, прибор никак не реагирует на подачу питания 220В из розетки.
Блокировка периферии: Плата управления не выдает напряжение на запуск турбины (вентилятора дымоудаления) или циркуляционного насоса при активном запросе тепла.
Бессистемная перезагрузка: Котел хаотично отключается, самопроизвольно сбрасывает настройки температуры или выдает ложные аварийные коды.

Полезно знать при замене

Взаимосвязь с другими узлами: Если старая деталь сгорела из-за короткого замыкания, перед установкой новой платы обязательно прозвоните мультиметром катушки газового клапана, обмотки вентилятора и насоса, чтобы избежать повторного пробоя электроники.
Профилактика и защита: Главные враги котловой автоматики — скачки напряжения сети и импульсные токи от грозы. Настоятельно рекомендуется подключать котел исключительно через качественный инверторный стабилизатор напряжения и устанавливать диэлектрическую муфту на газ.
Особенности монтажа: Перед началом работ полностью обесточьте котел. Блок устанавливается под передней панелью в откидном пластиковом коробе. При замене платы на моделях разной мощности требуется обязательный ввод сервисных параметров (F-меню) для адаптации под конкретный котел. [1]

Рекомендация мастера

Защита от статики и настройка F-параметров: Монтаж новой платы должен производиться квалифицированным сервисным инженером. Избегайте касания электронных дорожек платы голыми руками при распаковке, чтобы не повредить микросхемы статическим электричеством. После физического подключения шлейфов проводки обязательно зайдите в инженерное меню и настройте параметры под вашу мощность (10, 14, 18 или 24 кВт) и тип дымоудаления, иначе котел будет работать нештатно или выдаст программную ошибку.
