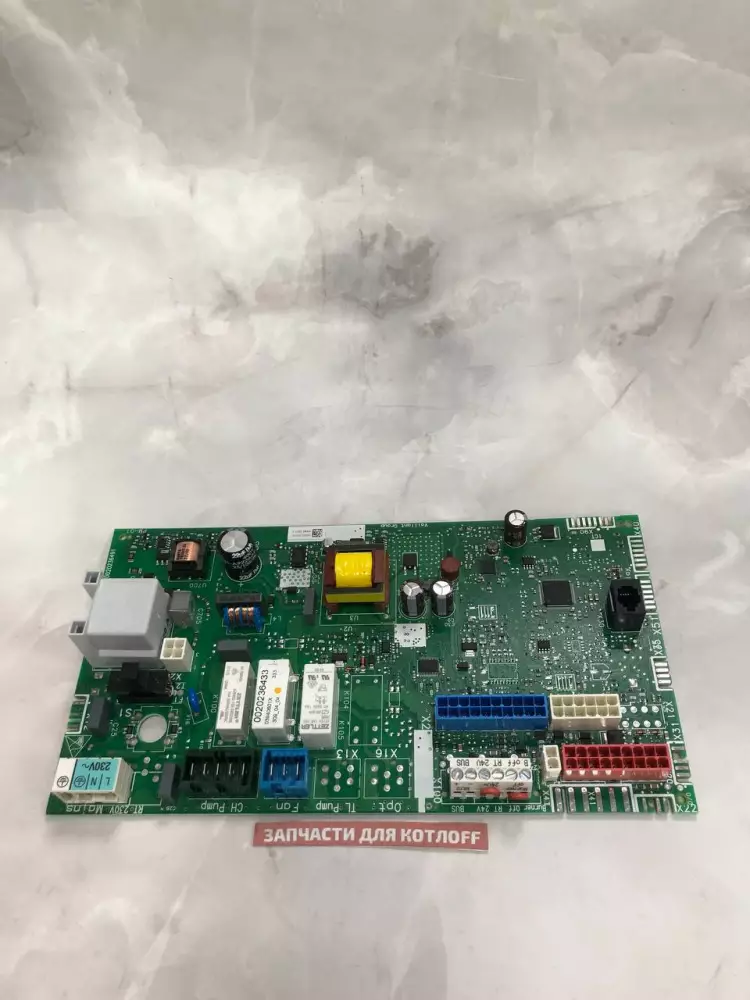

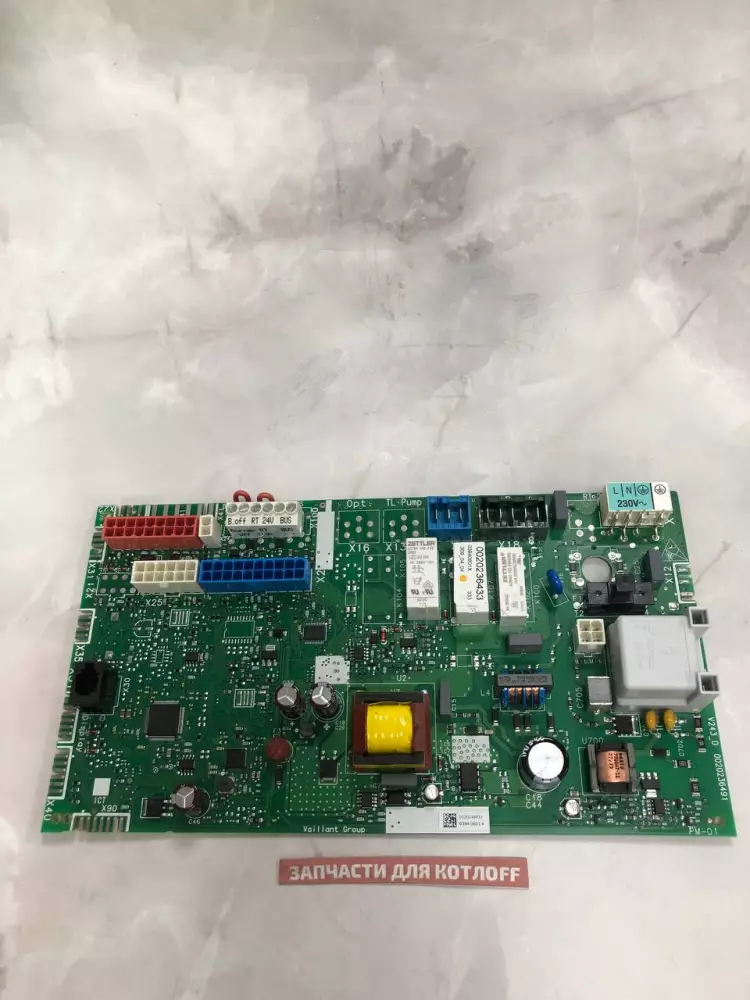

Плата управления Vaillant 0020254534 для котлов atmoTEC / turboTEC.

nbsp;

39 622 Р

В корзину

Купить в 1 клик

Артикул:

0020254534

Бренд:

Vaillant

Модель:

Подходит для: традиционных настенных котлов пятого поколения: atmoTEC pro/plus (VU/VUW 200–280/5-3, /5-5 R1), turboTEC pro/plus (VU/VUW 122–362/5-3, /5-5 R1).

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Электронная плата управления Vaillant 0020254534 — это оригинальный сертифицированный управляющий модуль и главный вычислительный центр («мозг») настенных неконденсационных газовых котлов серий Atmo и Turbo. Она регулирует слаженную работу вентилятора дымоудаления, циркуляционного насоса, газового клапана и измерительных датчиков. Автоматика непрерывно подстраивает параметры горения под текущую тепловую нагрузку системы отопления и мгновенно блокирует подачу топлива при фиксации внештатных ситуаций.

В процессе постоянной эксплуатации деталь подвергается естественным нагрузкам. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.

Возможные неисправности и симптомы

Котел полностью «мертв»: Дисплей не светится, прибор не реагирует на кнопку включения из-за выгорания цепей питания платы.
Ошибки системной памяти (F.60 – F.67): Внутренние электронные сбои процессора, обрыв в цепи реле газового клапана или сбой прошивки.
Котел искрит, но уходит в аварию (F.28 / F.29): Неспособность платы распознавать измерительный ток ионизации, поступающий с датчика контроля пламени.
Отсутствие питания на исполнительных узлах: Блокировка запуска из-за того, что плата не подает напряжение 230V на вентилятор (турбину) или циркуляционный насос.
Хаотичный перезапуск автоматики: Циклические сбросы и перезагрузки при попытке розжига, вызванные потерей емкости конденсаторов в цепи питания.

Полезно знать при замене

Взаимосвязь с другими узлами: Выгорание элементов платы нередко провоцируется коротким замыканием в обмотках насоса, катушке шагового двигателя или из-за блуждающих токов на корпусе.
Профилактика и защита: Современная котельная электроника чувствительна к качеству электросети. Эксплуатация котла настоятельно рекомендуется через инверторный стабилизатор напряжения с гальвающей развязкой.
Особенности монтажа: Модуль устанавливается во внутренний откидной пластиковый блок. Все подключения шлейфов выполняются строго при полном физическом отключении котла от сети 230V.

Рекомендация мастера

Обязательное кодирование при первом пуске: Новая плата поставляется с завода «чистой» и является универсальной для целой линейки моделей разной мощности. После установки модуля котел выдаст ошибку конфигурации. Мастеру необходимо войти в сервисное меню и вручную задать коды D.092 и D.093 (коды типа котла и мощности программы DSN) строго в соответствии с таблицей из инструкции к плате. Без этой настройки плата не сможет запустить алгоритмы розжига, вентилятора и горелки. Также перед извлечением платы из антистатического пакета обязательно снимите статический заряд со своих рук, коснувшись заземленного шасси котла.
