Каталог товаров / Запчасти / Для настенных газовых котлов / Плата управления Vaillant eloBLOCK

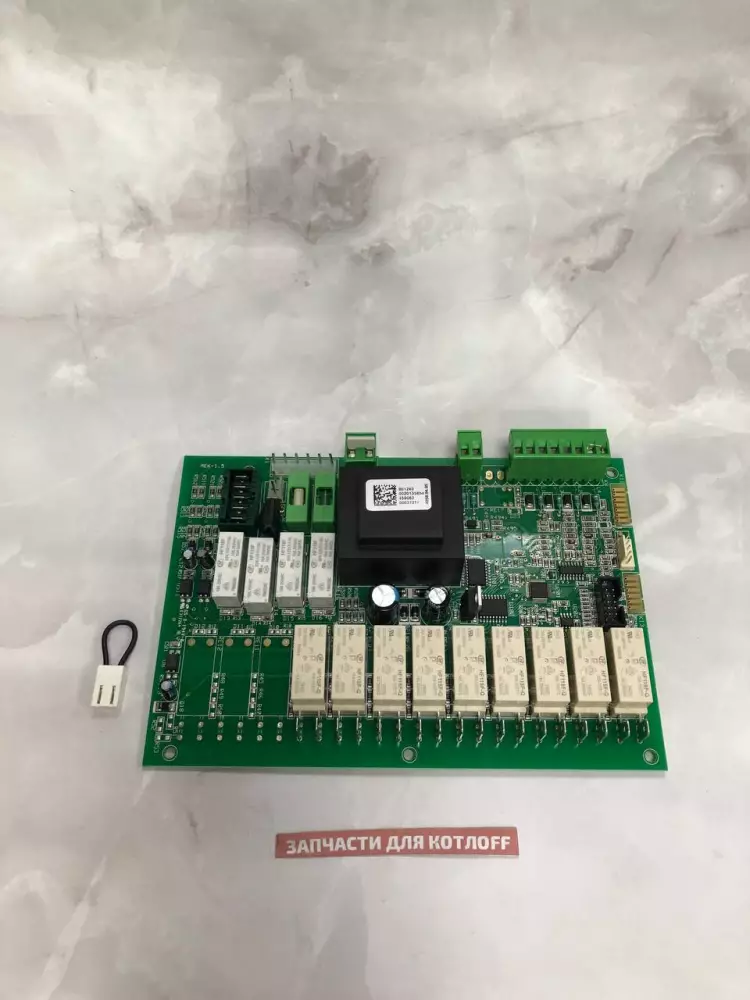

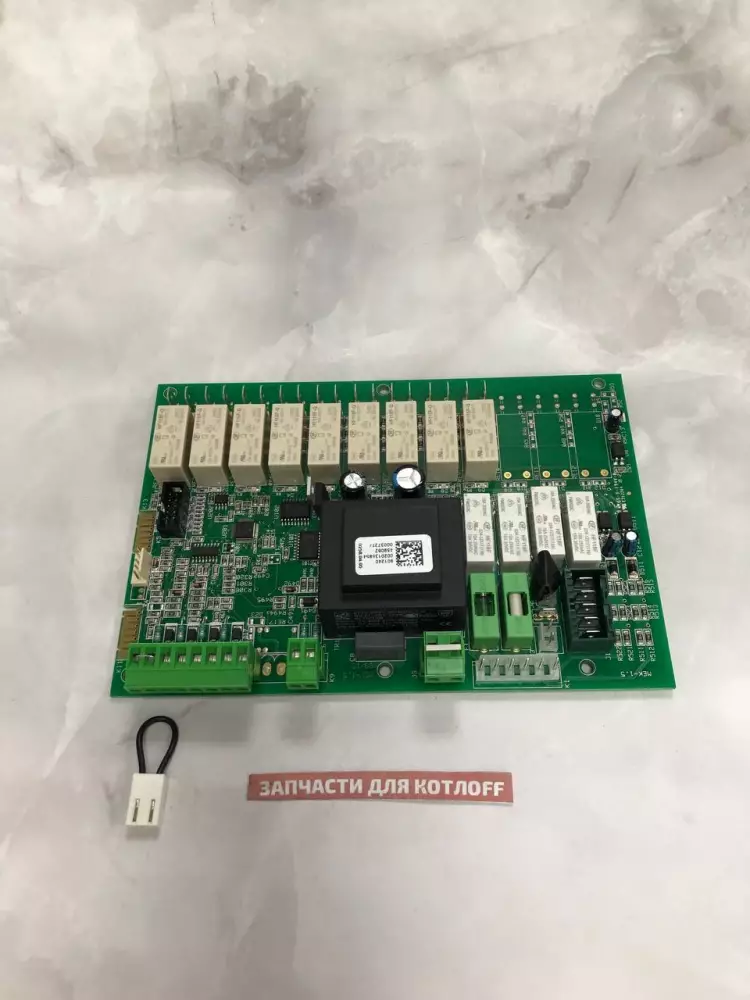

Плата управления Vaillant 0020153331 для электрокотлов eloBLOCK 18–21 кВт

nbsp;

35 000 Р

В корзину

Купить в 1 клик

Артикул:

0020153331

Бренд:

Vaillant

Модель:

Подходит для: eloBLOCK VE 18 / R1, VE 18 / R2, VE 21 / R1, VE 21 / R2.

Тип оборудования:

Запасные части для электрических котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

Плата управления Vaillant 0020153331 — это оригинальный сертифицированный элемент автоматики настенного электрического котла средней и высокой мощности (18–21 кВт). Модуль является главным электронным «мозгом» всей системы отопления. Плата собирает телеметрические сигналы с датчиков температуры (NTC), реле давления воды и защитных термостатов, на основании которых поочередно активирует силовые реле для ступенчатого включения нагревательных элементов (ТЭНов), оптимизируя энергопотребление.

В процессе постоянной эксплуатации деталь подвергается тепловым нагрузкам в закрытом корпусе и электромагнитным воздействиям силовых реле. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риски аварийных ситуаций (например, закипания колбы из-за некорректного считывания датчиков).

Возможные неисправности и симптомы

Котел не подает признаков жизни: Дисплей полностью погас, прибор не реагирует на клавиши управления при исправном вводном автомате 380В.
Постоянное выбивание предохранителей платы: Короткое замыкание в низковольтной цепи автоматики или выгорание дорожек текстолита.
Котёл греет без остановки или не греет вовсе: Выход из строя (залипание или разрушение контактов) силовых коммутационных реле, управляющих группами ТЭНов.
Ошибки связи электроники: Появление хаотичных системных кодов сбоя процессора на экране котла.
Не запускается циркуляционный насос: Плата не подает напряжение 220 В на клеммы встроенного насоса при запросе на нагрев.

Полезно знать при замене

Взаимосвязь с другими узлами: Перед заменой сгоревшей платы обязательно прозвоните мультиметром каждый нагревательный элемент (ТЭН) на предмет пробоя на корпус котла. Неисправный ТЭН моментально выведет из строя новую плату.
Профилактика и защита: Главные враги электрокотлов — сильные перепады трехфазного напряжения и импульсные скачки. Для защиты автоматики и продления срока службы реле строго рекомендуется подключать цепи управления через стабилизатор.
Особенности монтажа: Модуль фиксируется на пластиковых защелках-стойках в защитном блоке котла. Все работы по переподключению шлейфов производятся только после полного обесточивания вводного щита котельной.

Рекомендация мастера

Маркировка фазных проводов ТЭНов: Платы для котлов мощностью 18–21 кВт коммутируют значительные токи через силовые реле. При замене платы вам придется отсоединить большое количество мощных проводов, идущих к нагревательной колбе. Категорически запрещено подключать их наугад. Перед демонтажем старой платы сфотографируйте схему разводки с нескольких ракурсов и наклейте на каждый провод малярный скотч с номерами клемм. Неплотное обжатие клеммных разъемов на новой плате приведет к их сильному нагреву, оплавлению текстолита и повторному выходу узла из строя. После сборки протяните все винтовые соединения еще раз.
