Каталог товаров / Запчасти / Для настенных газовых котлов / Плата управления Vaillant ecoVIT / ecoCRAFT

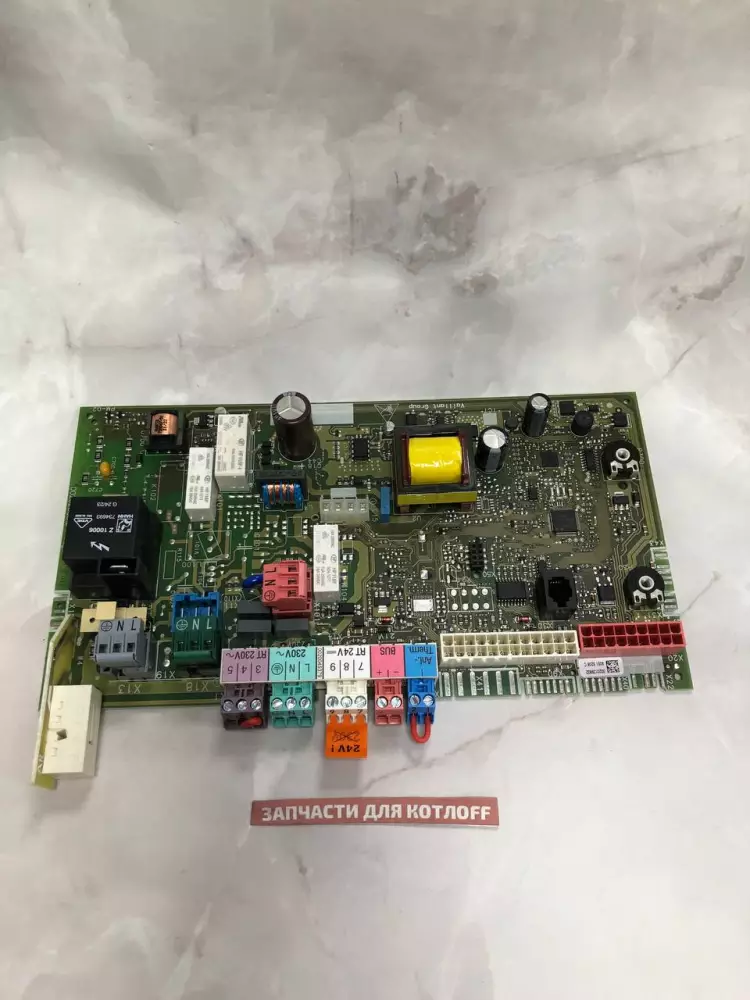

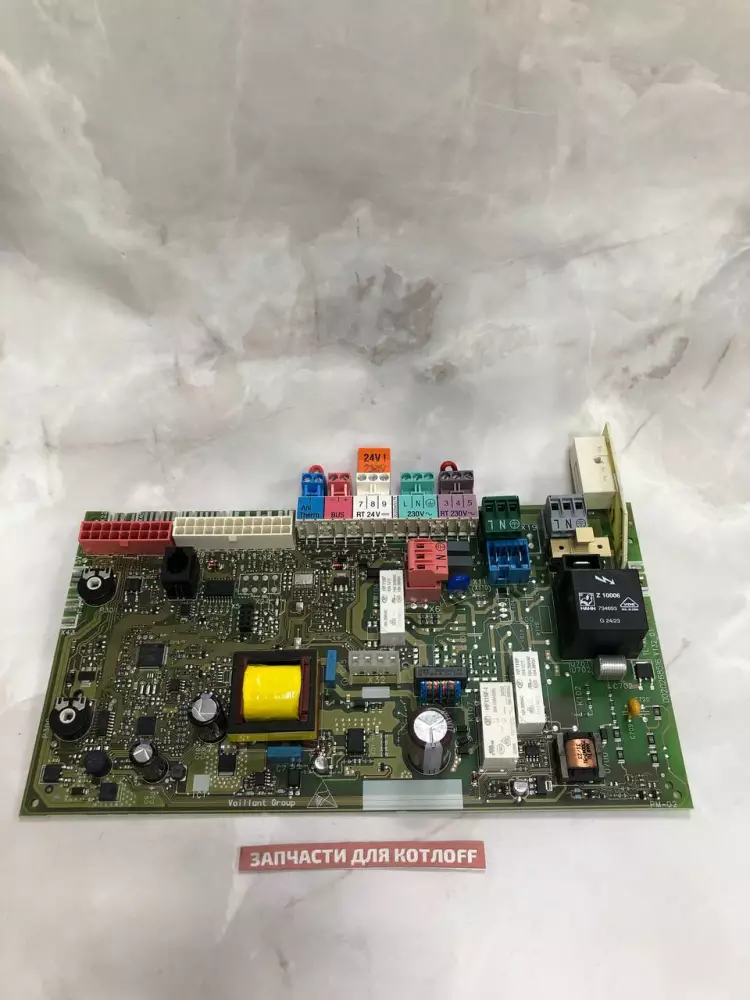

Плата управления Vaillant 0020149950 для котлов ecoVIT / ecoCRAFT.

nbsp;

56 900 Р

В корзину

Купить в 1 клик

Артикул:

0020149950

Бренд:

Vaillant

Модель:

Подходит для: Напольных конденсационных котлов ecoVIT exclusiv (VKK INT 226/4, 286/4, 366/4, 476/4, 656/4), ecoCRAFT (VKK 806/3-E — VKK 2806/3-E).

Тип оборудования:

Запчасти для напольных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Плата управления Vaillant 0020149950 — это оригинальный сертифицированный элемент автоматики напольных газовых конденсационных котлов большой и средней мощности. Данный модуль выступает центральным «мозгом» отопительного прибора. Она собирает и преобразует сигналы от датчиков давления, ионизации, уличной и внутренней температуры, точно регулируя работу шагового двигателя газовой арматуры и скорость модулируемого вентилятора для достижения максимального КПД сгорания (вплоть до 109%).

В процессе постоянной эксплуатации деталь подвергается естественным циклическим термическим воздействиям внутри шкафа электроники. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла из-за некорректных алгоритмов контроля.

Возможные неисправности и симптомы

Котел полностью погас: Отсутствует индикация на основном дисплее, оборудование не реагирует на клавишу питания при наличии 220 В в сети.
Внутренний сбой процессора (ошибки F.64 / F.67): Аппаратная блокировка котла с выводом кодов системных ошибок встроенного АЦП на экран.
Ошибка розжига пламени (ошибка F.28 / F.29): Блокировка автоматики из-за отсутствия искры на электродах поджига или невозможности считать ток ионизации после пуска газа.
Непрерывная работа вентилятора: Нагнетатель воздуха безостановочно вращается на максимальных оборотах даже после отключения горелки из-за залипшего силового реле.
Хаотичный сброс параметров: Самопроизвольное тактование, сброс текущих настроек пользователя в процессе набора мощности.

Полезно знать при замене

Взаимосвязь с другими узлами: При выгорании старой платы из-за перепада напряжения обязательно проверьте целостность плавких предохранителей, исправность трансформатора розжига и отсутствие коротких замыканий в обмотках ШИМ-вентилятора.
Профилактика и защита: Напольные конденсационные платы крайне чувствительны к качеству электросети. Для защиты дорогостоящего микропроцессора строго рекомендуется подключать котел через инверторный стабилизатор (или ИБП) с обязательным заземлением и устанавливать диэлектрическую муфту на газ.
Особенности монтажа: Модуль монтируется в блок электроники. Перед подключением многочисленных жгутов проводки необходимо полностью обесточить прибор.

Рекомендация мастера

Обязательное программирование кодов D.93: Новая оригинальная плата поставляется с завода «чистой» — она универсальна для всей линейки напольных конденсационных котлов от 22 до 280 кВт. После физической установки и первого включения котел выдаст ошибку конфигурации. Мастер обязан войти в сервисное меню для специалистов (код доступа 96), перейти в точку диагностики D.93 и вручную ввести двухзначный индекс модели (DSN-код), соответствующий мощности вашего аппарата. Без этой настройки плата не сможет корректно управлять вентилятором и газовым клапаном, что приведет к сильным хлопкам при розжиге. Таблицу кодов мы бесплатно предоставим вместе с деталью.
