Комплект штекерных разъемов ProE Vaillant 0020136646 для котлов atmoTEC / turboTEC / ecoTEC

2 290 Р

В корзину

Купить в 1 клик

Артикул:

0020136646

Бренд:

Vaillant

Модель:

Подходит для: atmoTEC pro/plus (VUW 240/5-3, VUW 240/5-5, VUW 280/5-5), turboTEC pro/plus (VUW 242/5-3, VUW 242/5-5, VUW 282/5-5), линейки ecoTEC, ecoCOMPACT, ecoVIT.

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

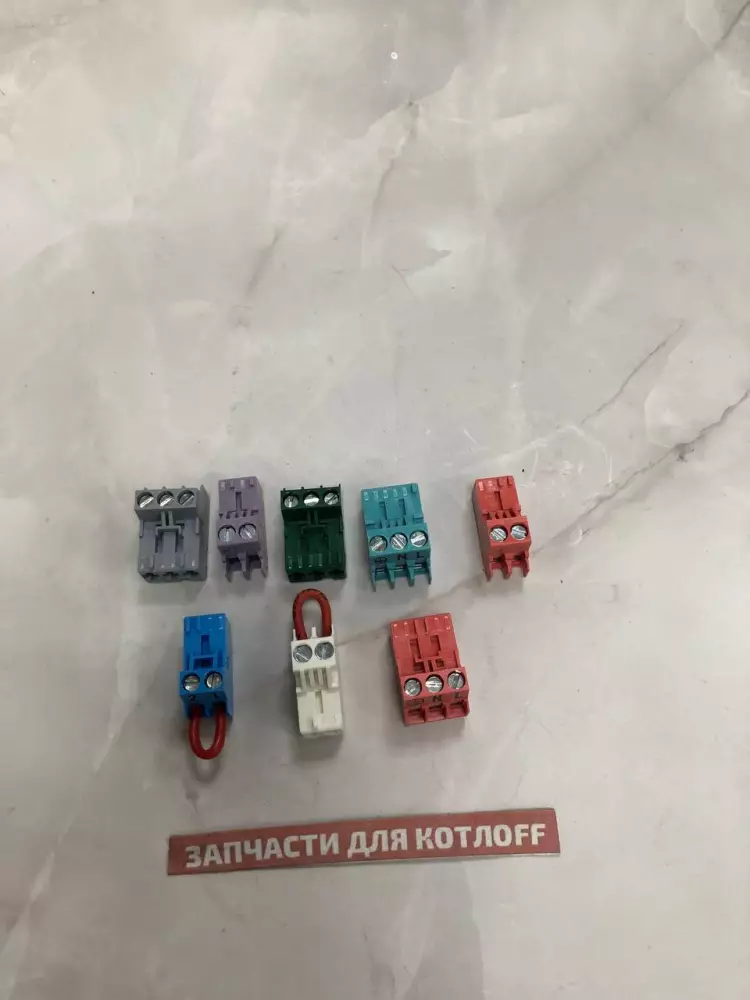

Комплект штекерных разъемов ProE Vaillant 0020136646 — это оригинальный сертифицированный элемент автоматики и кабельного хозяйства настенных и напольных газовых котлов пятого поколения. Система соединений ProE разработана инженерами Vaillant для обеспечения максимально надежного, быстрого и безошибочного подключения электрокомпонентов. Комплект из 8 разноцветных штекеров-коннекторов служит изолирующим барьером и физическим интерфейсом ввода силовых и сигнальных проводов непосредственно в материнскую плату электроники.

В процессе постоянной эксплуатации разъемы подвергаются термическим воздействиям внутри блока управления. Установка оригинального комплекта гарантирует идеальную фиксацию контактов в посадочных гнездах платы, исключает риск коротких замыканий и предотвращает искажение телеметрических данных.

Возможные неисправности и симптомы

Котел хаотично отключается: Кратковременные разрывы цепи питания из-за ослабления внутренних зажимов штекера.
Обгорание или оплавление пластика: Сильный локальный нагрев коннектора, вызванный плохим контактом токоведущих жил (искрение).
Не включается внешнее оборудование: Дополнительный циркуляционный насос, комнатный термостат или датчик бойлера не работают из-за надлома зажимного механизма в штекере.
Повреждение фиксирующих защелок: Штекер выпадает из гнезда платы электроники от естественных вибраций котла.
Трещины корпуса разъема: Механическое разрушение термопластика из-за грубого демонтажа или чрезмерного усилия при фиксации проводов.

Полезно знать при замене

Взаимосвязь с другими узлами: При замене оплавленного коннектора ProE обязательно убедитесь, что ответные контакты (штыревые пины) на самой основной плате управления (арт. 0020135165) не покрылись нагаром и не деформировались.
Профилактика и защита: Зачищайте концы входящих проводов строго по монтажной длине, указанной в инструкции. Оголенные жилы, выступающие из штекера, могут стать причиной опасного межфазного замыкания.
Особенности монтажа: Каждый разъем в комплекте имеет уникальный цвет (зеленый, синий, серый и др.) и геометрический замок-ключ, что полностью исключает возможность перепутать клеммы и ошибочно подать 220 В на низковольтную цифровую шину платы.

Рекомендация мастера

Цветовая схема и использование гильз (НШВИ): Система ProE невероятно удобна тем, что на заводе Vaillant все гнезда платы и ответные штекеры жестко промаркированы цветом. Синий — для питания 220 В, сетевые термостаты — одного цвета, датчики — другого. При подключении многожильных медных кабелей к этим штекерам категорически не рекомендуется просто скручивать жилы пальцами и зажимать винтом — со временем медь окисляется, контакт слабеет и разъем начинает греться вплоть до обугливания. Обязательно обжимайте концы проводов специальными металлическими наконечниками (гильзами НШВИ). Все работы внутри блока электроники проводите только после полного обесточивания котла.
