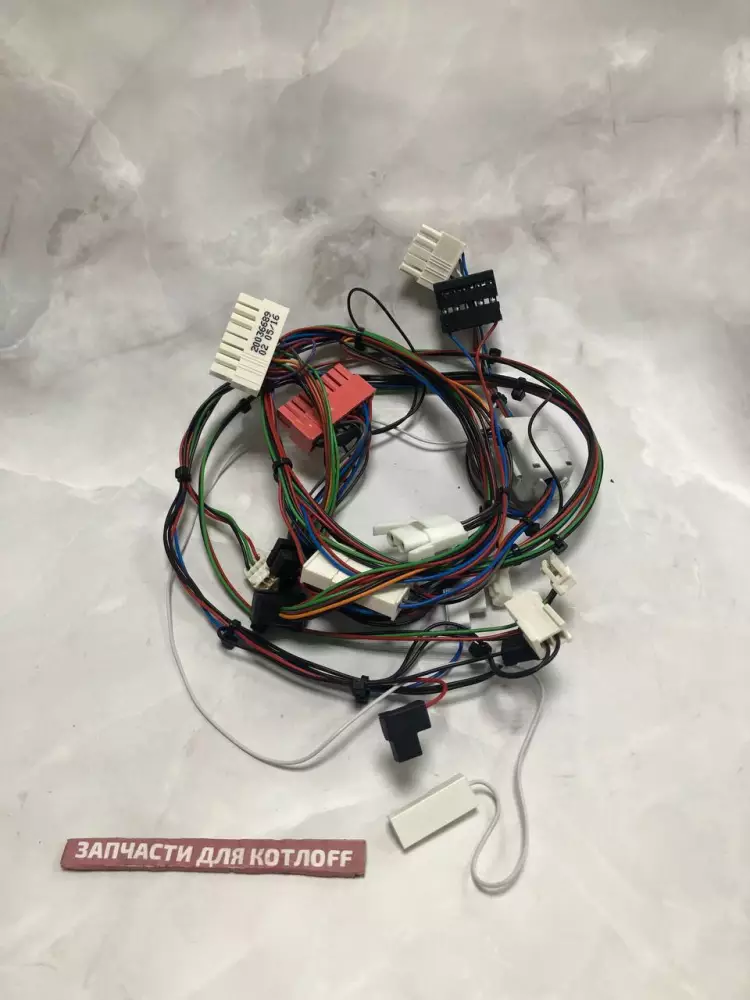

Кабельный жгут аппарата Vaillant 0020048916 для котлов ecoTEC Plus

7 664 Р

В корзину

Купить в 1 клик

Артикул:

0020048916

Бренд:

Vaillant

Модель:

Подходит для: высокомощных настенных конденсационных котлов Vaillant ecoTEC plus VU 656/4-5, ecoTEC plus VC 656/4-7 и моделей линейки VU OE 656/4-5.

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

Кабельный жгут аппарата Vaillant 0020048916 — это оригинальный сертифицированный элемент электрической системы настенного газового котла высокой мощности (65 кВт). Данный электромонтажный узел (шлейф проводов с готовыми клеммными колодками) отвечает за стабильное соединение «мозга» котла (основной платы) с датчиками, исполнительными устройствами и защитной автоматикой. Благодаря качественной изоляции жил шнур обеспечивает помехозащищенную передачу данных.

В процессе постоянной эксплуатации деталь подвергается естественному термическому старению из-за близости к нагревающимся частям камеры сгорания. Установка оригинального нового шлейфа проводов гарантирует полное восстановление заводских параметров электробезопасности оборудования, исключает появление блуждающих ошибок по автоматике и предотвращает короткие замыкания, способные вывести из строя дорогостоящую плату управления.

Возможные неисправности и симптомы

Котел выдает хаотичные ошибки по датчикам: Бессистемное появление кодов неисправностей датчиков температуры (NTC) или давления, вызванное окислением контактов или переломом жилы внутри жгута.
Ошибка связи по шине eBus: Внешние термостаты и регуляторы теряют связь с котлом из-за повреждения соответствующей сигнальной пары проводов.
Полное отключение отдельных узлов: Не подается питание на исполнительные реле или газовый клапан (обрыв цепи питания).
Следы оплавления изоляции: Визуально заметные повреждения пластиковых штекеров или оплетки после локального перегрева внутри корпуса.
Отказ розжига горелки: Импульс от платы не доходит до электродов из-за повреждения высоковольтного или заземляющего контура в жгуте.

Полезно знать при замене

Взаимосвязь с другими узлами: Данный жгут прокладывается в непосредственной близости от жгута вентилятора (арт. 0020048917). При замене обязательно проверьте состояние сопряженных разъемов на самой электронной плате.
Профилактика и защита: Не допускайте попадания влаги и конденсата на клеммные колодки жгута во время проведения чистки или промывки теплообменника котла.
Особенности монтажа: Перед началом работ необходимо полностью обесточить котел. Жгут укладывается строго по заводским направляющим каналам и фиксируется штатными пластиковыми хомутами во избежание соприкосновения проводов с горячими медными патрубками.

Рекомендация мастера

Маркировка и поэтапное переподключение: При самостоятельной замене кабельного дерева категорически не рекомендуется отключать старый жгут целиком. Намного проще и надежнее закрепить новую деталь рядом и переставлять разъемы (фишки) поочередно — от датчика к датчику, переводя их со старого кабеля на новый. Разъемы имеют защиту от неправильного подключения, однако путаница в схожих по форме клеммах может привести к фатальной ошибке конфигурации при первом запуске котла.
