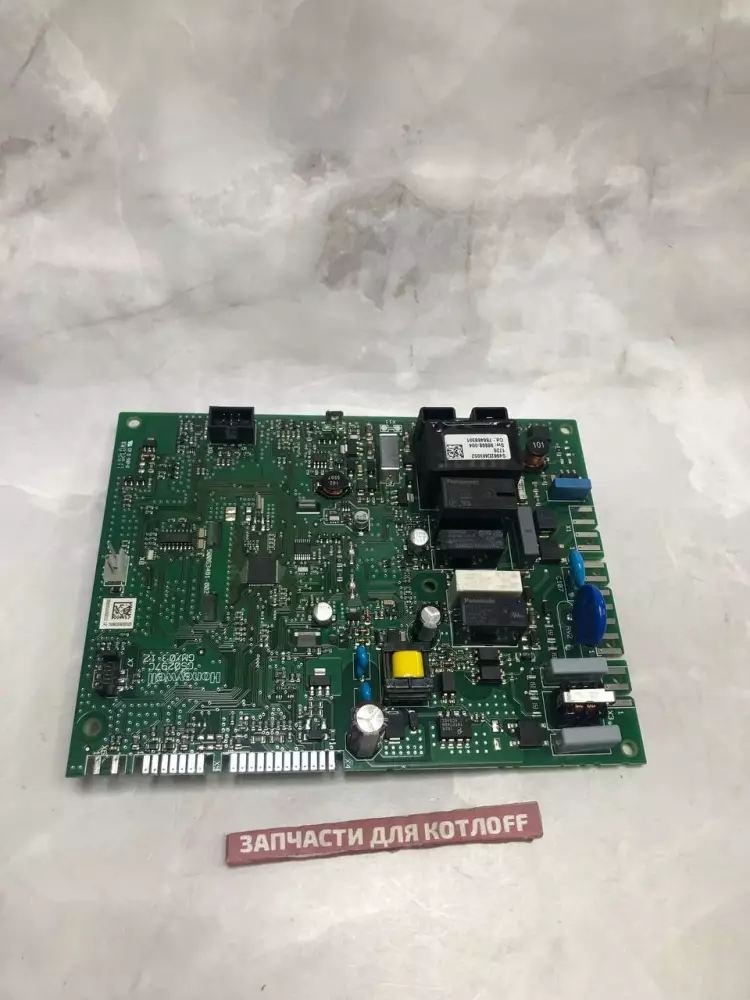

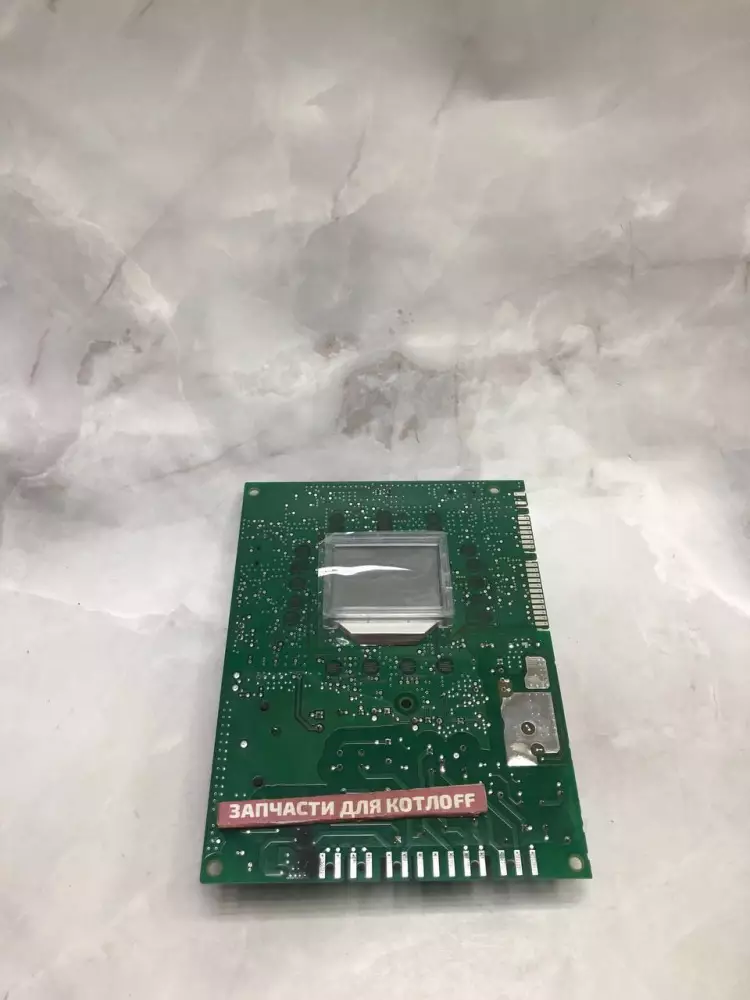

Электронная плата управления BAXI 766487600 для котлов ECO-5 Compact

nbsp;

15 000 Р

В корзину

Купить в 1 клик

Артикул:

766487600

Бренд:

Baxi

Модель:

Подходит для: BAXI ECO-5 Compact (14 F / 18 F / 24 / 24 F), ECO Compact (1.14 F / 1.24 / 1.24 F / 14 F / 18 F / 24 F), MAIN-5 (14 F / 18 F / 24 F), Westen Quasar E, Pulsar E

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Италия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Электронная плата управления (контроллер) BAXI 766487600 — это оригинальный сертифицированный элемент автоматики настенного газового котла 5-го поколения. Данный узел отвечает за интеллектуальное управление всеми рабочими процессами: от розжига горелки и модуляции пламени до контроля дымоудаления, температуры теплоносителя и давления в контурах. Плата непрерывно обрабатывает аналоговые и цифровые сигналы от подключенных датчиков, гарантируя строгое соблюдение установленных пользователем настроек отопления и горячего водоснабжения.

В процессе постоянной эксплуатации деталь подвергается естественным нагрузкам. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.

Возможные неисправности и симптомы

Котёл полностью «мертв»: Дисплей не светится, индикации нет, оборудование никак не реагирует на подключение к электросети.
Ошибка по питанию или фазировке: Появление на экране системных сбоев, связанных со стабильностью внутренней памяти, даже при нормальных параметрах в сети.
Не включается вентилятор или насос: Плата не выдает рабочее напряжение 220 В на циркуляционный насос или турбину при наличии запроса на тепло.
Отсутствие розжига при целых электродах: Подается сигнал на открытие газового клапана, но высоковольтный импульс на поджиг пламени отсутствует из-за пробоя реле платы.
Хаотичный сброс настроек: Самопроизвольные перезагрузки котла во время работы, мерцание экрана или ложные срабатывания датчиков безопасности.

Полезно знать при замене (Дополнительный блок)

Взаимосвязь с другими узлами: Перед установкой новой платы обязательно проверьте сопротивление катушек газового клапана, вентилятора и циркуляционного насоса, чтобы исключить КЗ.
Профилактика и защита: Работа микропроцессора Honeywell крайне чувствительна к качеству электропитания. Монтаж качественного инверторного стабилизатора напряжения снижает риск выгорания дорожек и процессора.
Особенности монтажа: Все манипуляции проводятся при отключенном электропитании. После монтажа требуется обязательная базовая настройка параметров котла (конфигурация под тип газа и мощность).

Рекомендации мастера по обслуживанию и замене

Используйте диэлектрическую муфту: Всегда устанавливайте изолирующую вставку на газопровод. Блуждающие токи из газовой магистрали через корпус клапана часто прилетают на плату и сжигают микропроцессор.
Не ремонтируйте критические цепи: Восстановление выгоревших элементов платы с помощью пайки допустимо в цепях питания, но если поврежден управляющий чип безопасности Honeywell, плату необходимо заменить целиком.
Проверяйте заземление: Отсутствие полноценного заземления («земля-ноль») приводит к появлению паразитного потенциала на корпусе, из-за чего плата перестает распознавать микротоки ионизации.
Защищайте от конденсата: При монтаже следите за герметичностью коаксиального дымохода — капли конденсата, стекающие по внутренней стенке на корпус котла, часто заливают электронный блок.
