Каталог товаров / Запчасти / Для настенных газовых котлов / Дифференциальное реле давления Bosch 6000 & Buderus U072

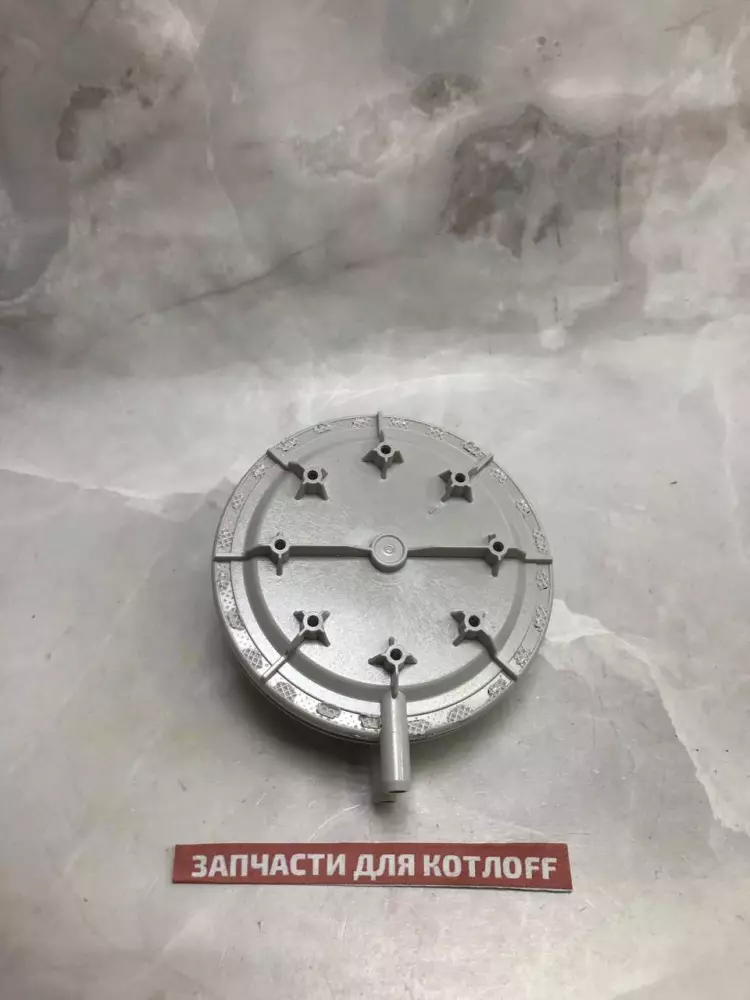

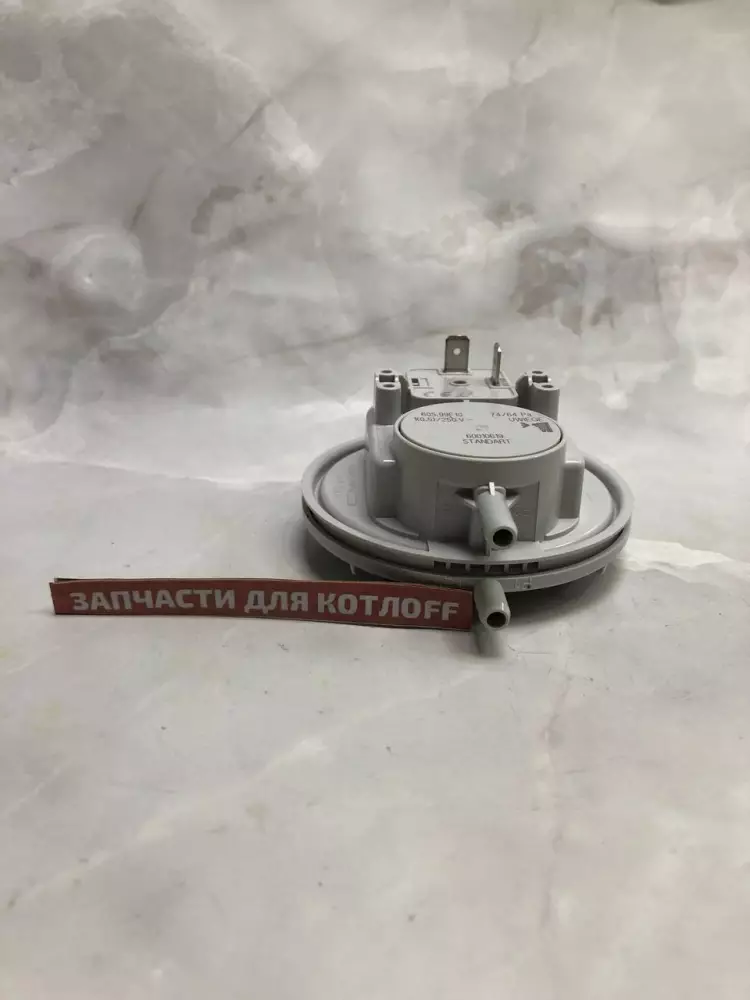

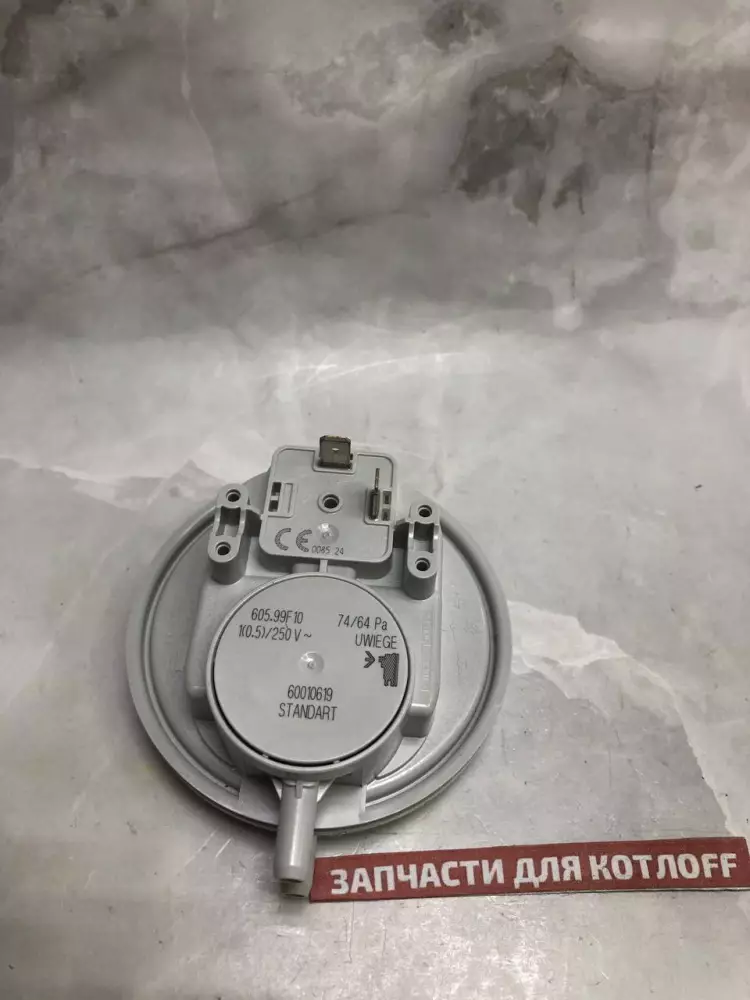

Дифференциальное реле давления воздуха BOSCH 87186456530 для котлов Bosch Gaz 6000, Buderus Logamax U072.

nbsp;

6 500 Р

В корзину

Купить в 1 клик

Артикул:

87186456530

Бренд:

Buderus

Модель:

Подходит для: Bosch Gaz 6000 W (WBN6000-12/18/24 C/H), Bosch Gaz 2000 W (WBN2000-24C), Buderus Logamax U072 (12, 18, 24 kW / K).

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Италия

Распечатать

Сохранить в PDF

Дифференциальное реле давления воздуха BOSCH 87186456530 — это оригинальный сертифицированный элемент системы дымоудаления и безопасности настенного газового котла с закрытой камерой сгорания (турбированного). Данный узел непрерывно контролирует рабочее состояние вентилятора и уровень тяги в коаксиальном дымоходе. При запуске турбины прессостат фиксирует разницу давлений (напор воздуха) и замыкает контакты, передавая сигнал на электронную плату управления о том, что дымовые газы безопасно отводятся на улицу и можно разжигать горелку.

В процессе постоянной эксплуатации мембрана и контакты реле подвергаются циклическим нагрузкам, температурным перепадам и воздействию конденсата. Установка оригинального пневмореле гарантирует строгое соответствие заводским параметрам чувствительности (78/65 Па) для моделей мощностью 12–24 кВт, обеспечивает абсолютную безопасность использования оборудования и полностью исключает риск скопления угарного газа в помещении.

Возможные неисправности и симптомы

Ошибка дымоудаления 3С на дисплее: Турбина котла включается и непрерывно работает на максимальных оборотах, но искра розжига не появляется, так как контакты прессостата заклинили или не замкнулись.
Котел циклически блокируется при ветреной погоде: Потеря эластичности внутренней силиковой мембраны приводит к хаотичному размыканию контактов при минимальных колебаниях давления в дымоходе.
Залипание контактов реле: Внутренние микропереключатели подгорают или окисляются, из-за чего плата управления видит замкнутый контур еще до старта вентилятора и выдает ошибку безопасности.
Попадание конденсата внутрь датчика: Из-за отсутствия конденсатосборника капли влаги по силиконовым трубкам затекают в корпус прессостата, выводя из строя электрическую часть.
Механическое повреждение пластиковых штуцеров: Облом или трещины на тонких патрубках подключения импульсных трубок ПВХ при неаккуратной чистке камеры сгорания.

Полезно знать при замене

Взаимосвязь с другими узлами: Если котел выдает ошибку тяги, проблема не всегда в прессостате. Обязательно проверьте целостность и чистоту силиконовых импульсных трубок, состояние трубки Пито (вентури) внутри вентилятора (она часто плавится или забивается пылью), а также отсутствие наледи на оголовке уличного коаксиального дымохода.
Профилактика и защита: Чтобы защитить чувствительную мембрану от порчи влагой, устанавливайте на импульсные линии специальные петли-конденсатоотводчики и следите за правильным уклоном дымоходной трубы в сторону улицы.
Особенности монтажа: Перед заменой узла полностью обесточьте котел. Датчик расположен в верхней части корпуса возле вентилятора. При подключении ПВХ-трубок строго соблюдайте полярность давления (штуцеры «+» и «-»), ориентируясь на маркировку на корпусе детали.

Рекомендация мастера

Проверка трубки Вентури и тестирование мультиметром: Перед тем как окончательно закрепить новый прессостат, обязательно демонтируйте и промойте пластиковую или металлическую трубку Вентури (Пито), закрепленную в улитке вентилятора. На ней часто скапливается слой нагара или мелкой паутины, из-за чего поток воздуха не создает нужного разрежения. После монтажа нового реле, используя мультиметр в режиме измерения сопротивления, проверьте корректность его работы: при выключенном вентиляторе цепь должна быть разомкнута (сопротивление стремится к бесконечности), а в момент выхода турбины на рабочие обороты реле должно четко щелкнуть, и сопротивление между рабочими клеммами должно упасть практически до нуля.
