Каталог товаров / Запчасти / Для настенных газовых котлов / Дифференциальное реле давления Для Buderus U022/U052

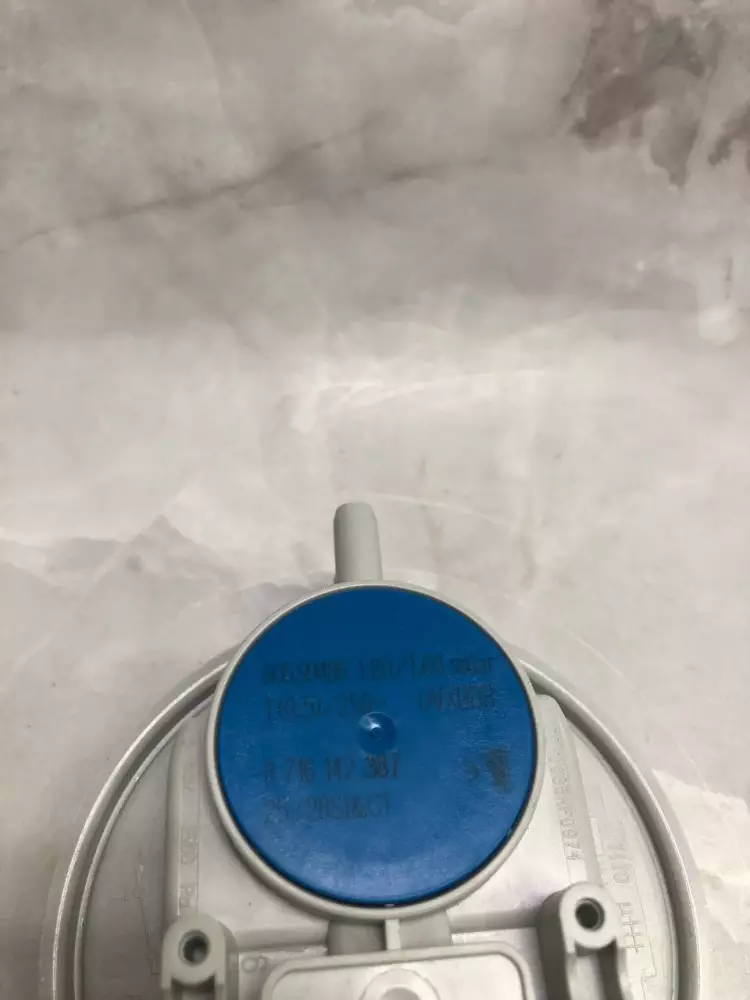

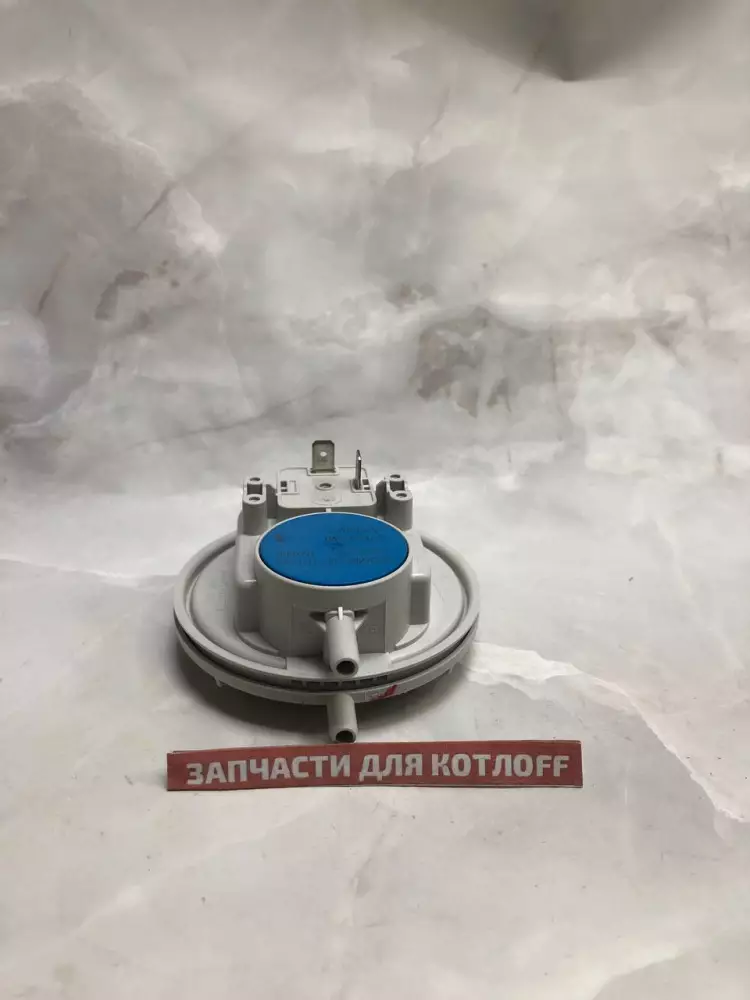

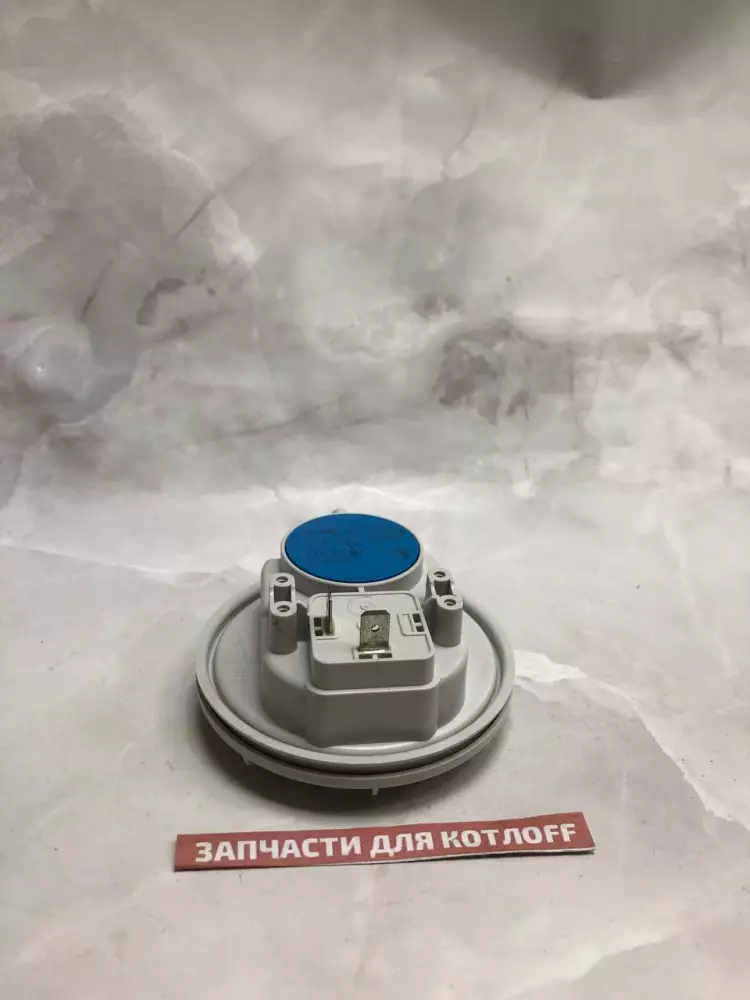

Дифференциальное реле давления воздуха BUDERUS 87161461530 для котлов Buderus Logamax U022, U052.

nbsp;

10 700 Р

В корзину

Купить в 1 клик

Артикул:

87161461530

Бренд:

Buderus

Модель:

Подходит для: Buderus Logamax U052-24, U052-24K, U052-28, U052-28K, Logamax U022-24, U022-24K, U022-28.

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

Дифференциальное реле давления воздуха BUDERUS 87161461530 — это оригинальный сертифицированный элемент системы дымоудаления и безопасности настенного газового котла с закрытой камерой сгорания (турбированного). Данный узел непрерывно контролирует рабочее состояние вентилятора и уровень тяги в коаксиальном дымоходе. При запуске турбины прессостат фиксирует разницу давлений (напор воздуха) и замыкает контакты, передавая сигнал на электронную плату управления о том, что дымовые газы безопасно отводятся на улицу и можно разжигать горелку.

В процессе постоянной эксплуатации мембрана и контакты реле подвергаются циклическим нагрузкам, температурным перепадам и воздействию конденсата. Установка оригинального пневмореле гарантирует строгое соответствие заводским параметрам чувствительности (150/120 Па), обеспечивает абсолютную безопасность использования оборудования и полностью исключает риск скопления угарного газа в помещении.

Возможные неисправности и симптомы

Ошибка дымоудаления (код ошибки 3С или запуск вентилятора без розжига): Турбина котла включается и непрерывно работает на максимальных оборотах, но искра розжига не появляется, так как контакты прессостата заклинили или не замкнулись.
Котел циклически блокируется при ветреной погоде: Потеря эластичности внутренней силиконовой мембраны приводит к хаотичному размыканию контактов при минимальных колебаниях давления в дымоходе.
Залипание контактов реле: Внутренние микропереключатели подгорают или окисляются, из-за чего плата управления видит замкнутый контур еще до старта вентилятора и выдает ошибку безопасности.
Попадание конденсата внутрь датчика: Из-за отсутствия конденсатосборника капли влаги по силиконовым трубкам затекают в корпус прессостата, выводя из строя электрическую часть.
Механическое повреждение пластиковых штуцеров: Облом или трещины на тонких патрубках подключения импульсных трубок ПВХ при неаккуратной чистке камеры сгорания.

Полезно знать при замене

Взаимосвязь с другими узлами: Если котел выдает ошибку тяги, проблема не всегда в прессостате. Обязательно проверьте целостность и чистоту силиконовых импульсных трубок, состояние трубки Пито (вентури) внутри вентилятора (она часто плавится или забивается пылью), а также отсутствие наледи на оголовке уличного коаксиального дымохода.
Профилактика и защита: Чтобы защитить чувствительную мембрану от порчи влагой, устанавливайте на импульсные линии специальные петли-конденсатоотводчики и следите за правильным уклоном дымоходной трубы в сторону улицы.
Особенности монтажа: Перед заменой узла полностью обесточьте котел. Датчик расположен в верхней части корпуса возле вентилятора. При подключении ПВХ-трубок строго соблюдайте полярность давления (штуцеры «+» и «-»), ориентируясь на маркировку на корпусе детали.

Рекомендация мастера

Проверка трубки Вентури и тестирование мультиметром: Перед тем как окончательно закрепить новый прессостат, обязательно демонтируйте и промойте пластиковую или металлическую трубку Вентури (Пито), закрепленную в улитке вентилятора. На ней часто скапливается слой нагара или мелкой паутины, из-за чего поток воздуха не создает нужного разрежения. После монтажа нового реле, используя мультиметр в режиме измерения сопротивления, проверьте корректность его работы: при выключенном вентиляторе цепь должна быть разомкнута (сопротивление стремится к бесконечности), а в момент выхода турбины на рабочие обороты реле должно четко щелкнуть, и сопротивление между рабочими клеммами должно упасть практически до нуля.
