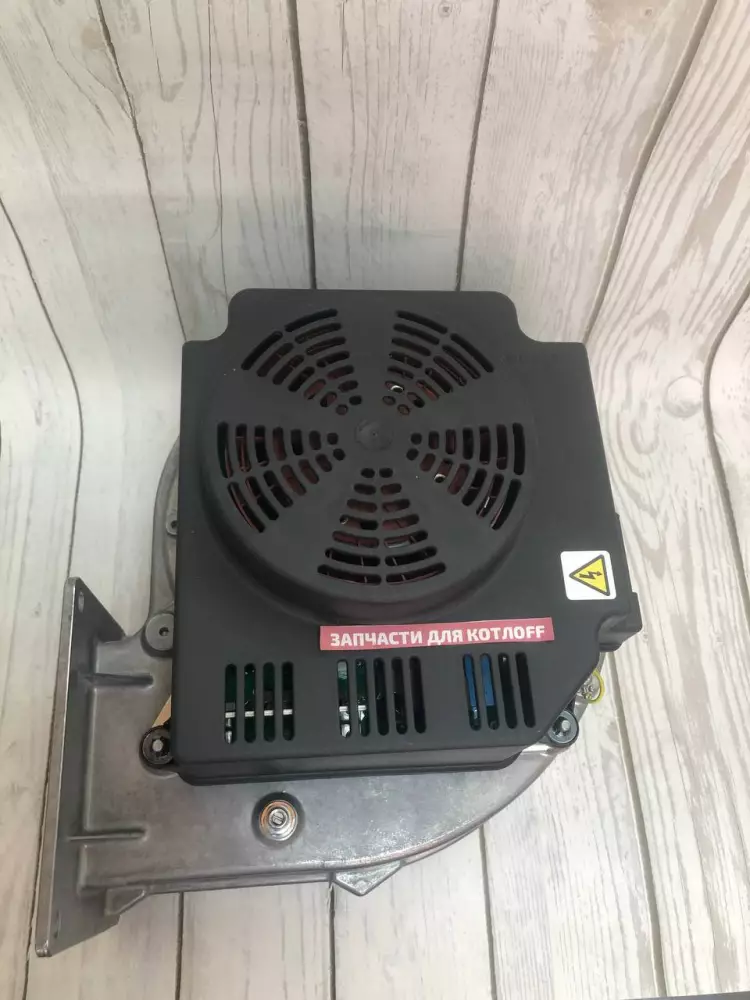

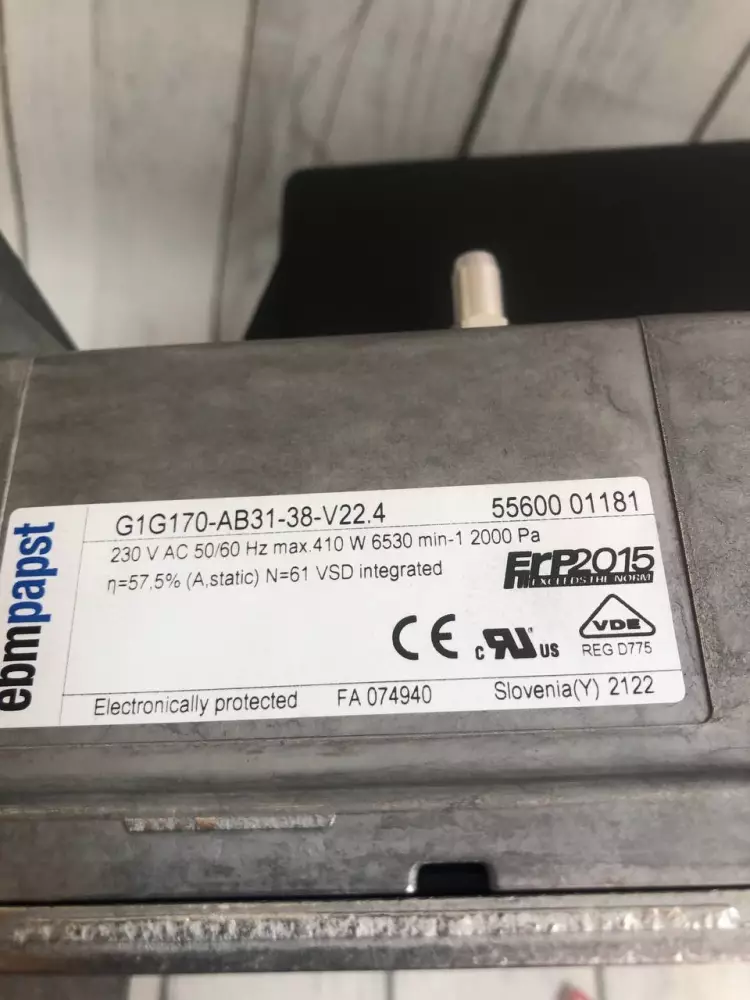

Вентилятор G1G170 Viessmann 7825051 (с измерительным ниппелем)

nbsp;

197 600 Р

В корзину

Купить в 1 клик

Артикул:

7825051

Бренд:

Viessmann

Модель:

Подходит для: Напольные конденсационные котлы Viessmann Vitocrossal (мощные модификации), цилиндрические радиальные горелки MatriX-горелка CM2, Matrix CT3

Тип оборудования:

Запчасти для напольных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

Инструкция по монтажу КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Вентилятор G1G170 Viessmann 7825051 — это оригинальный сертифицированный элемент системы наддува и дымоудаления высокоэффективных конденсационных котлов большой мощности. Промышленный радиальный нагнетатель Ebmpapst разработан специально для работы в связке с премиальными цилиндрическими горелками MatriX. Данная модификация обладает усиленной конструкцией корпуса и оснащена специальным измерительным ниппелем, необходимым для контроля динамического давления воздуха и точной калибровки состава смеси автоматикой котла.

В процессе постоянной эксплуатации узел подвергается высоким аэродинамическим, механическим и тепловым нагрузкам. Установка оригинального немецкого вентилятора гарантирует идеальное восстановление расчетной мощности котла, стабильное и тихое горение смеси, высокий КПД конденсации и абсолютную безопасность эксплуатации котельной.

Возможные неисправности и симптомы

Котел блокируется с ошибкой вентилятора (сбой ШИМ-сигнала): Плата управления не может считать или отрегулировать частоту вращения из-за поломки встроенного электронного модуля нагнетателя.
Повышенный гул, сильная вибрация или свист при работе: Выработка ресурса или разрушение высокооборотистых подшипников качения двигателя.
Горелка Matrix не разжигается (ошибка по воздуху): Налипание пыли на лопастях крыльчатки снизило производительность, объема воздуха не хватает для безопасного старта.
Вентилятор полностью молчит на запросе тепла: Перегорание статорных обмоток электродвигателя из-за короткого замыкания или скачка напряжения.
Искажение данных модуляции на контроллере: Механическое повреждение, трещина или засор встроенного измерительного ниппеля (трубки Вентури) нагнетателя.

Полезно знать при замене

Взаимосвязь с другими узлами: Нагнетатель работает под прямым управлением контроллера Vitotronic по сигналу с датчиков массового расхода воздуха и давления дымовых газов. При замене вентилятора обязательно оцените чистоту смесительного устройства горелки и состояние соединительного кабеля ШИМ.
Профилактика и защита: Мощные турбины Ebmpapst крайне чувствительны к строительной пыли и пуху, засасываемым из помещения котельной. Регулярная очистка лопастей крыльчатки мягкой кистью защитит узел от дисбаланса и досрочного разрушения подшипников.

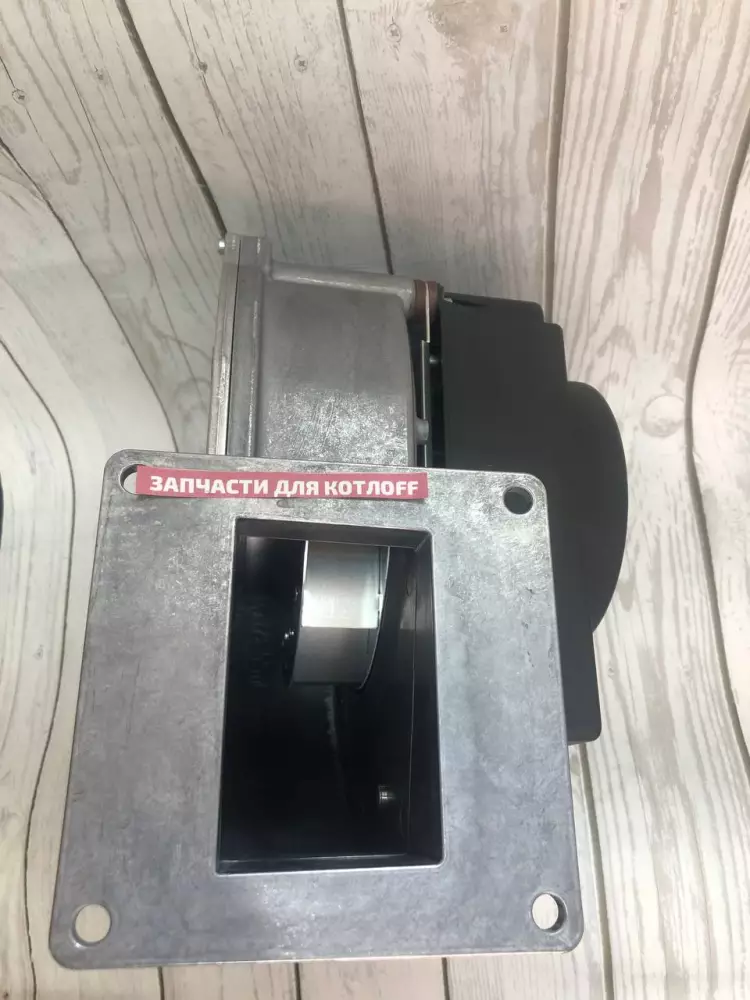

Особенности монтажа: Изделие имеет жесткий стальной фланцевый крепеж. Монтируется непосредственно на коллектор горелочного устройства с применением специализированных высокотемпературных графитовых или армированных прокладок, обеспечивающих газонепроницаемость стыков.

Рекомендации мастера по ремонту и обслуживанию

Кустарный ремонт подшипников не имеет смысла: Турбины серии G1G170 вращаются на огромных скоростях и балансируются на заводе на прецизионных стендах. Попытка разобрать заклинивший или сильно гудящий вентилятор и самостоятельно запрессовать туда бытовые подшипники приведет к тому, что из-за малейшего микронного перекоса и дисбаланса крыльчатки нагнетатель полностью разнесет себя изнутри за пару недель работы. При износе подшипников узел заменяется целиком.
Никогда не запускайте без прокладок фланца: Конденсационные котлы Vitocrossal работают с избыточным давлением внутри камеры сгорания. Монтаж мощного вентилятора на старые обжатые прокладки или со смещением вызовет прорыв раскаленных дымовых газов обратно в корпус котла. Это моментально расплавит близлежащую кабельную разводку, датчики и дорогостоящие электронные блоки.
Берегите измерительный ниппель: При распаковке и установке вентилятора 7825051 будьте максимально аккуратны со штуцером измерительного ниппеля. Любой случайный удар инструментом может отломить или погнуть хрупкую трубку. Если ниппель поврежден или засорен, плата котла начнет хаотично менять обороты, фиксируя ложные ошибки по качеству сгорания смеси.
Проверьте заземление котла: Электронная плата управления, смонтированная на самом двигателе вентилятора, чувствительна к паразитным токам. Если котел не имеет качественного контура заземления или на газопроводе отсутствует изолирующее фланцевое соединение (диэлектрик), блуждающие микротоки могут быстро выжечь ШИМ-контроллер вентилятора, из-за чего исправный механически мотор откажется запускаться.
