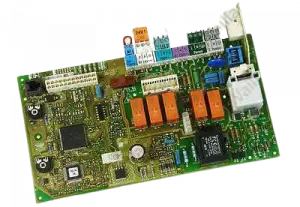

Электронная плата управления Vaillant atmoCRAFT 295535

51 600 Р

В корзину

Купить в 1 клик

Артикул:

295535

Бренд:

Vaillant

Модель:

Подходит для: Высокомощные напольные газовые котлы Vaillant atmoCRAFT VK INT 654/9, 754/9, 854/9, 1004/9, 1154/9, 1254/9, 1454/9, 1604/9 (мощностью от 65 до 160 кВт)

Тип оборудования:

Запасные части для напольных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Электронная плата управления Vaillant 295535 — это оригинальный сертифицированный управляющий модуль («мозг») напольного чугунного газового котла высокой мощности. Плата осуществляет непрерывный сбор информации со всех измерительных элементов, датчиков температуры, систем контроля тяги и безопасности. На основе полученных параметров микропроцессор регулирует циклы топливоподачи газового клапана, координирует автоматику розжига и защищает сложную тепловую систему коммерческого или жилого объекта от аварийных ситуаций.

В процессе непрерывной многолетней работы прецизионные полупроводниковые элементы, каскады питания и реле платы подвергаются высоким тепловым воздействиям и рискам из-за нестабильности электрической сети. Установка оригинальной немецкой платы Vaillant гарантирует идеальное восстановление заложенных заводом алгоритмов автоматизации, оптимизирует расход газа и обеспечивает бесперебойную работу всей котельной.

Возможные неисправности и симптомы

Котел полностью «мертв» (дисплей контроллера не горит): Выгорание процессора, дорожек или цепей питания платы после сильного скачка напряжения в сети.
Постоянная ошибка розжига или контроля пламени: Выход из строя встроенного электронного реле, отвечающего за подачу питания на соленоиды газового клапана.
Котел не считывает показания датчиков температуры или тяги: Локальное повреждение низковольтных дорожек или ШИМ-контроллеров на текстолите.
Самопроизвольная перезагрузка или зависание автоматики: Потеря емкости сглаживающих конденсаторов из-за естественного термического старения детали.
Ошибка связи с выносным дисплеем или программатором: Неисправность встроенного цифрового интерфейса обмена данными платы управления.

Полезно знать при замене

Взаимосвязь с другими узлами: Главная плата жестко координирует работу топочного автомата, сервоприводов, датчиков NTC и выносного дисплея. Если старый модуль сгорел из-за короткого замыкания в кабельном жгуте или сопряженном датчике, перед пуском новой платы необходимо обязательно устранить первопричину КЗ.
Профилактика и защита: Промышленные платы напольных котлов atmoCRAFT крайне чувствительны к качеству электропитания. Использование инверторного стабилизатора напряжения с двойным преобразованием и диэлектрической вставки на газе — базовые требования для сохранения заводской гарантии.
Особенности монтажа: Модуль монтируется в штатный пластиковый бокс распределительной панели котла. Все шлейфы и колодки кабелей подключаются на полностью обесточенном котельном оборудовании.

Рекомендации мастера по ремонту и обслуживанию

Исключите статический разряд при распаковке: На плате 295535 распаяны сверхчувствительные полевые транзисторы и микропроцессорные контроллеры. Статическое электричество с вашей одежды или рук способно мгновенно пробить полупроводниковый переход, и плата будет испорчена еще до включения в розетку. Держите текстолит только за края, избегая прикосновений к металлическим дорожкам, чипам и пинам разъемов.
Забудьте про кустарную пайку реле: Силовые реле на плате отвечают за безопасную отсечку газа и контроль пламени. Попытки вскрыть сгоревший модуль и «на коленке» перепаять реле или зачистить подгоревшие контакты наждачной бумагой смертельно опасны для напольных котлов мощностью до 160 кВт. Если кустарное реле заклинит в замкнутом положении, автоматика не сможет перекрыть газ при затухании пламени, что приведет к объемному взрыву.
Просушите жгут проводов перед запуском: Если замена платы производится после коммунальной аварии (например, в котельной прорвало трубу или потек воздухоотводчик, из-за чего залило панель), тщательно продуйте строительным феном все фишки и колодки проводов. Даже минимальная остаточная влага внутри разъема при подаче питания 220 В вызовет мгновенное короткое замыкание в низковольтных сигнальных цепях новой платы.
Проверьте заземление котельного тела: Для правильной работы ионизационного контроля горения автоматике нужен чистый физический ноль. Если корпус котла atmoCRAFT не заземлен должным образом, блуждающие токи будут наводить помехи на плату. В результате даже новая плата будет «слепнуть» и хаотично уходить в ошибку по потере пламени, блокируя работу отопления.
